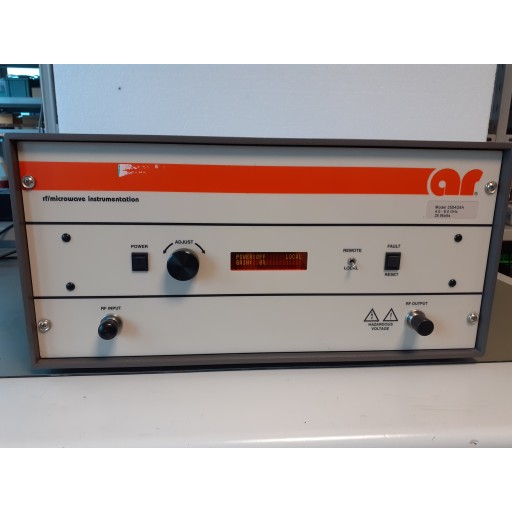

Microwave Amplifier, 4 - 8 GHz, 35 Watt

DATASHEET

• Fornisce un minimo di 35 watt di potenza RF se utilizzato con un generatore di spazzata

• Il controllo del guadagno sul pannello frontale offre la comodità di impostare il livello di uscita desiderato
• Circuito di livellamento dell'ingresso RF:
• Protegge l'amplificatore dall'overdrive dell'ingresso RF
• Controlla il livello di ingresso RF al primo stadio dell'amplificatore RF quando il livello di ingresso RF viene aumentato oltre 0 dBm
• Gli stadi dell'amplificatore RF sono protetti dalla temperatura eccessiva, dovuta al blocco del raffreddamento o al guasto della ventola, rimuovendo la tensione CC
• Il display digitale sul pannello frontale indica lo stato di funzionamento e le condizioni di guasto in caso di sovratemperatura o guasto dell'alimentazione
• Controllo digitale per il controllo sia locale che remoto dell'amplificatore
• Il sistema di controllo è una scheda microcontrollore RISC a 16 bit:
• Gestisce le funzioni primarie dell'amplificatore
• Interpreta i comandi inviati da una scheda di interfaccia remota a 8 bit:
• La scheda controllata da microprocessore a 8 bit fornisce il controllo IEEE-488 (GPIB) e RS-232 di tutte le funzioni dell'amplificatore
• Fornisce prestazioni autonome per i test RF
• Può essere configurato per essere utilizzato come sub-amplificatore in amplificatori di potenza superiore:
• Eppure ancora essere utilizzato come amplificatore autonomo da 35 Watt
• Il connettore di uscita RF deve essere configurato sul pannello posteriore per essere utilizzato come sub-amplificatore
