Analizzatore di Click 4 canali con LISN e calibratore CISPR integrati

DATASHEET   MANUALE   APPLICATION NOTE  CATALOGO NARDA EMC

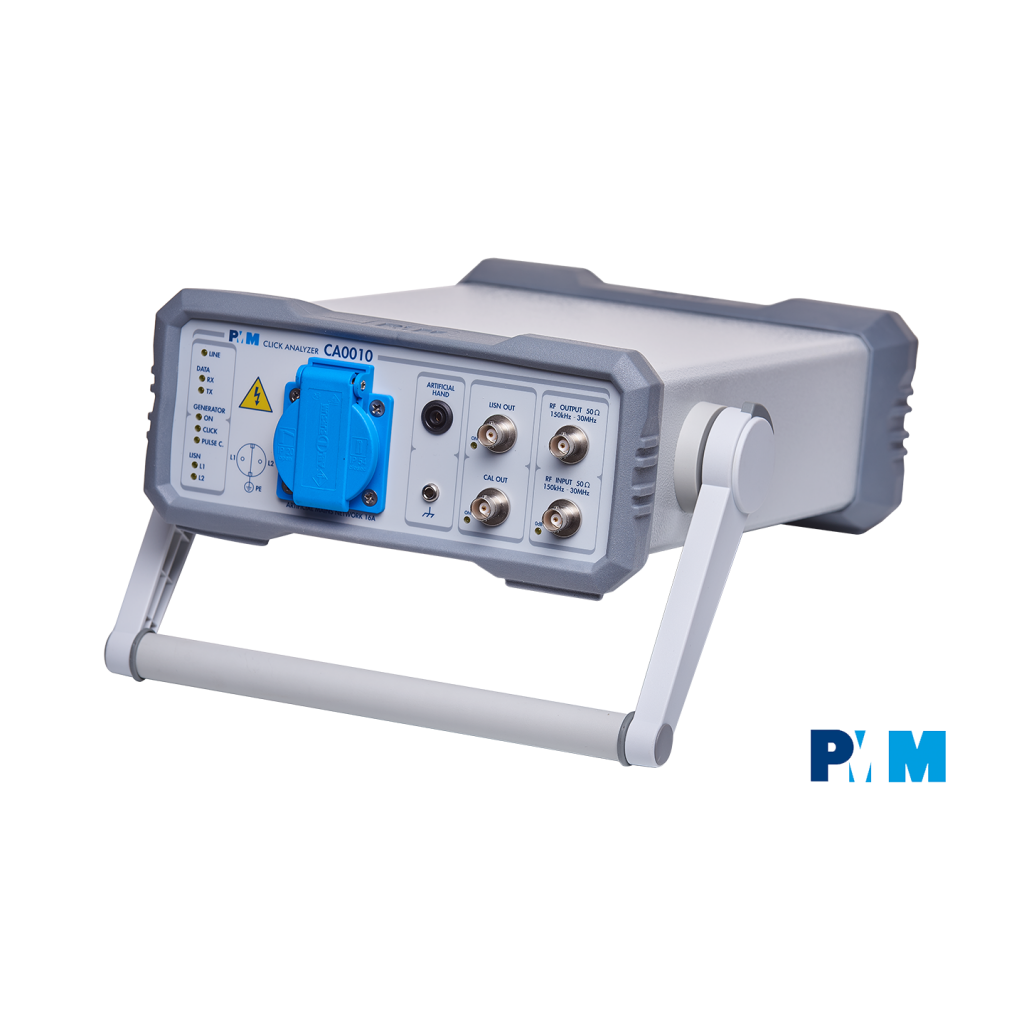

L’innovativo Click Analyzer Narda PMM CA0010 rappresenta l’eccellenza nella tecnologia per la misurazione dei disturbi discontinui (click).

In combinazione con il Ricevitori EMI 9010F, ER8000 o ER9000 offre una soluzione completa e all’avanguardia per la conformità alle normative CISPR 14-1, IEC/EN55014-1 e CISPR 16-1-1.

L’architettura innovativa del CA0010 permette l’integrazione di diverse funzionalità avanzate in un unico strumento:

• Rete artificiale (LISN) monofase da 16 A: consente di eseguire misure di emissioni condotte e di click con la massima precisione.
• Contatore di commutazioni con soglia di corrente variabile: offre un’analisi dettagliata dei disturbi generati da componenti come relè e interruttori.
• Calibratore completo e sofisticato: genera le sequenze di click e gli impulsi CISPR necessari per la verifica completa del funzionamento del misuratore, eliminando la necessità di apparecchiature esterne aggiuntive.

Il Click Analyzer CA0010 è compatibile con LISN Narda PMM esterne per carichi trifasi fino a 500 A, garantendo flessibilità e scalabilità per adattarsi a diverse configurazioni di test.

Il CA0010 viene fornito con due software:

• PCA – PMM Click Analyzer: consente l’acquisizione su PC dei dati registrati nella memoria dell’analizzatore, offrendo la possibilità di analizzare ogni singolo evento click con una risoluzione temporale di 500 µs e di valutare la relazione con i cicli dell’apparato in prova.
• PCG – PMM Click Generator: gestisce in modo automatico le complesse sequenze di prova CISPR, semplificando il processo di test e garantendo la conformità alle normative.

• Analisi dei disturbi discontinui (click)
• Quattro canali di frequenza indipendenti che misurano simultaneamente
• Ogni canale è dotato di preselettore, attenuatore e preamplificatore integrati
• Progettato per soddisfare pienamente gli standard CISPR 16-1-1 e CISPR 14-1
• Durata del test ridotta al minimo
• LISN a due linee 16A integrata
• Porta per LISN esterna opzionali
• Unità di conteggio delle operazioni di commutazione integrata
• Uscita per generatore di click e impulsi CISPR 16-1-1 integrata per uso interno o esterno
• Autocheck e calibrazione
• Funzionamento stand-alone o tramite PC
• Software gratuito di analisi dei click PCA PMM
• Software gratuito di generazione dei click PCG PMM
• Storico completo di IF e QP con risoluzione di 500 µs
• Costruzione compatta ma robusta
• Livello di ingresso massimo di 140 dBμV (2 W) senza danni
