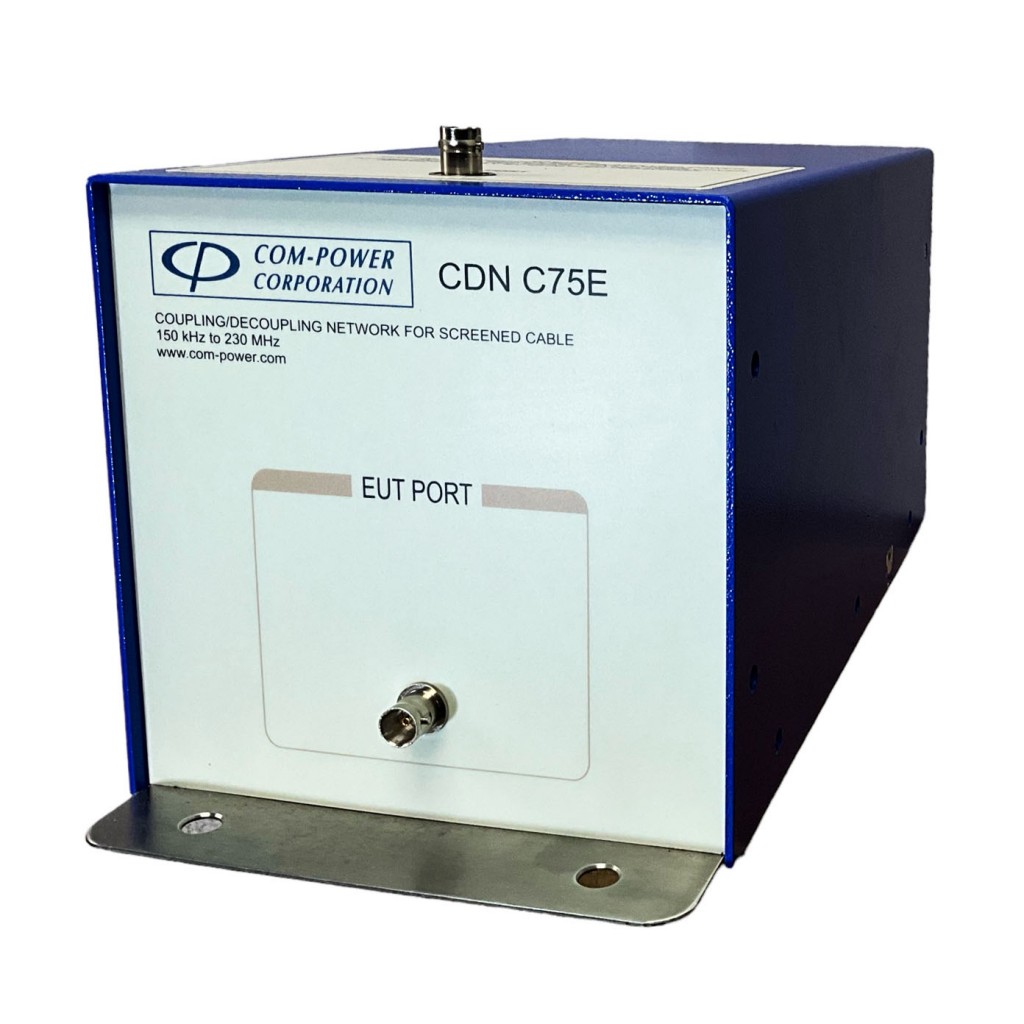

Com-Power CDN-C75E

Coupling Decoupling Network Com-Power CDN-C75E

Il Com-Power CDN-C75E è una rete di accoppiamento/disaccoppiamento (CDN) progettata per eseguire test di immunità condotta su dispositivi che utilizzano cavi coassiali da 75 Ω per la trasmissione di segnali e dati. Sviluppato in conformità ai requisiti della norma IEC/EN 61000-4-6, consente di applicare segnali RF di prova mantenendo l'integrità del collegamento e garantendo risultati affidabili e ripetibili.

Il dispositivo è dotato di connettori BNC da 75 Ω per il collegamento dell’Equipment Under Test (EUT) e dell’Apparecchiatura Ausiliaria (AE), supportando correnti fino a 1 A. La porta di accoppiamento RF, anch’essa con connettore BNC femmina, è in grado di gestire tensioni di ingresso fino a 40 V, consentendo l’iniezione controllata dei segnali di immunità richiesti dalle procedure EMC.

CARATTERISTICHE

• Standard di prova conformi: IEC / EN 61000-4-6

• Applicazione: cavi coassiali da 75 Ohm

• Gamma di frequenza: da 150 kHz a 230 MHz

• Tensione di ingresso RF: 40 V (max)

• Connettore di ingresso RF: 50 Ω BNC (femmina)

• Tensione nominale: 310 V CA / 440 V CC (da linea a terra)

• Valutazione corrente: 1 Amp (massimo)

• Connessioni AE e EUT: 75 Ohm BNC femmina

• Impedenza di modo comune:

•     - 150 kHz - 26 MHz: 150Ω ± 20Ω

•     - 26 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω

•     - 80 MHz - 230 MHz: 150 Ω + 60 Ω / - 60 Ω

• Fattore di divisione della tensione: 9,5 dB +3 / -1

• Disaccoppiamento dei disturbi di modo comune: ≥ 40 dB (EUT / AE)

• Dimensioni: 6 x 6 x 13 pollici o 15,2 x 15,2 x 33 cm

• Peso: 5 libbre. o 2,3 kg
