Prodotto di Agilent / HP con codice HP0008516a,
in vendita online nuovo ed usato e con possibilità di noleggio

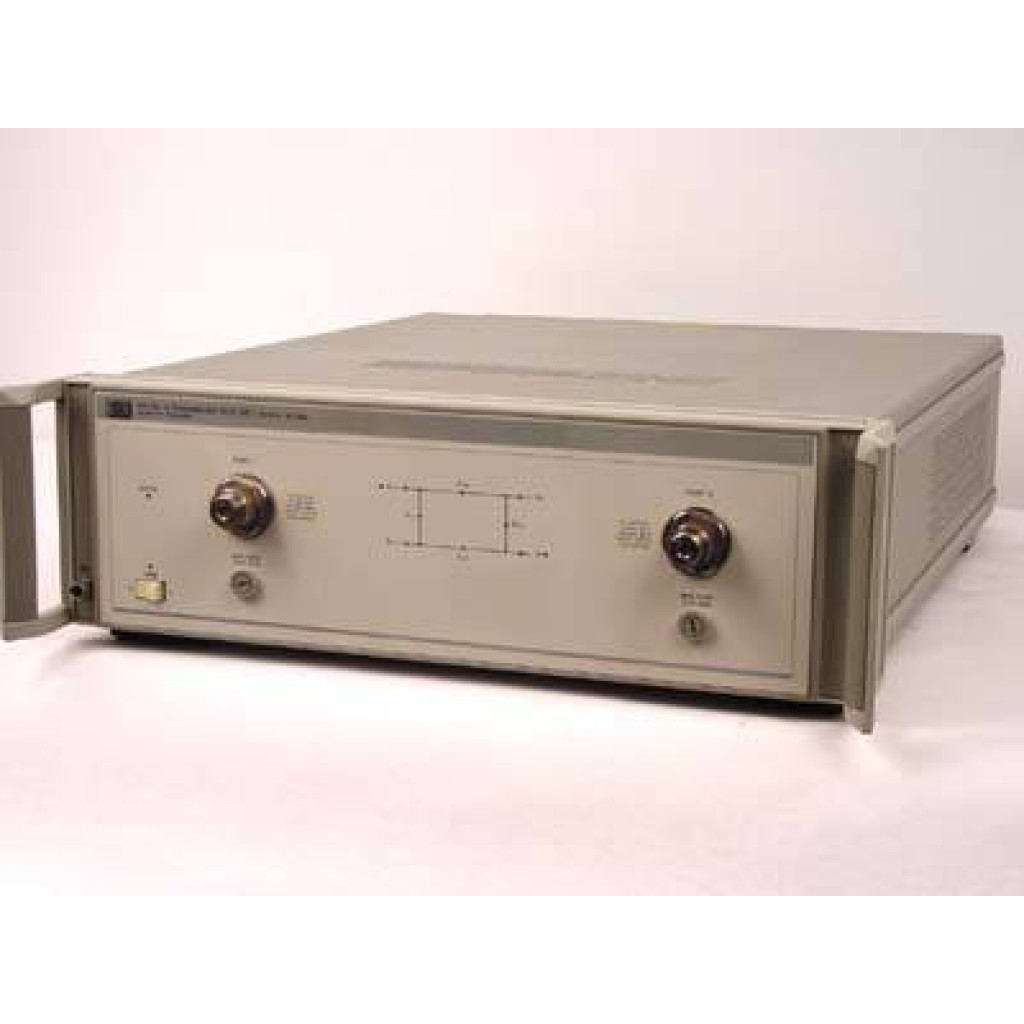

Accessorio per Analizzatore di Rete Test Set 45 MHz


Il set di test 8516A ha un'architettura a doppia porta, che sviluppa un canale di riferimento separato per ciascuna porta incidente. La commutazione RF viene eseguita con un unico interruttore elettronico incorporato. Per le misurazioni del dispositivo attivo, i set di test includono la possibilità di applicare la polarizzazione CC (esterna) ai conduttori del centro della porta di prova. Sono disponibili anche due attenuatori a passi da 60 dB, che consentono il controllo dei livelli di segnale della porta 1 e della porta 2.

Il set di test 8516A è basato su accoppiatore. Sono disponibili due configurazioni di accoppiatore alternative. La configurazione standard è simmetrica e ha prestazioni di gamma dinamica identiche nelle misurazioni della trasmissione in avanti e in retromarcia. L'attenuatore della porta 1 consente la riduzione della potenza di uscita della porta 1 per le misurazioni dirette e l'attenuatore della porta 2 consente la riduzione della potenza di uscita della porta 2 per le misurazioni inverse.

Con la configurazione Opzione 003, l'accoppiatore della porta 2 è invertito. Per le misurazioni dirette, il segnale della porta 2 viene campionato direttamente attraverso il braccio principale dell'accoppiatore della porta 2. Poiché la perdita di accoppiamento viene rimossa, la gamma dinamica viene aumentata nella direzione in avanti. Poiché l'attenuatore di fase della porta 2 è in linea con il campione della porta 2, l'incidente di alimentazione sulla porta 2 può essere ridotto. Con l'opzione 003, è possibile immettere fino a 1 W nella porta 2.


  • Gamma di frequenza: da 45 MHz a 40 GHz
  • Gamma di attenuazione: da 0 a 60 dB
  • Impedenza: 50 Ω, nominale
  • Polarizzazione CC: 500 mA, 40 V CC massimo
  • Tipo di connettore: 2,4 mm (M)
  • 8510B configurazioni multiple del set di prova
    • Commutazione IF (opzione 001 richiesta in uno dei set di test): Il segnale IF a 20 MHz è collegato a margherita dai set di test all'8510
    • Commutazione RF: il segnale RF deve essere instradato al set di test desiderato utilizzando uno switch RF coassiale 33311C e un driver per switch 11713A. Il driver dell'interruttore è controllato automaticamente dall'8510B tramite l'interfaccia del sistema 8510.
  • Opzioni
    • Opzione 001: aggiungere la commutazione IF
    • Opzione 002: elimina gli attenuatori di passo e i tee di polarizzazione
    • Opzione 003: gamma dinamica avanzata elevata
Informazioni sul prodotto
Stato Usato
Noleggio Prodotto disponibile anche in noleggio
