Generatori a pettine

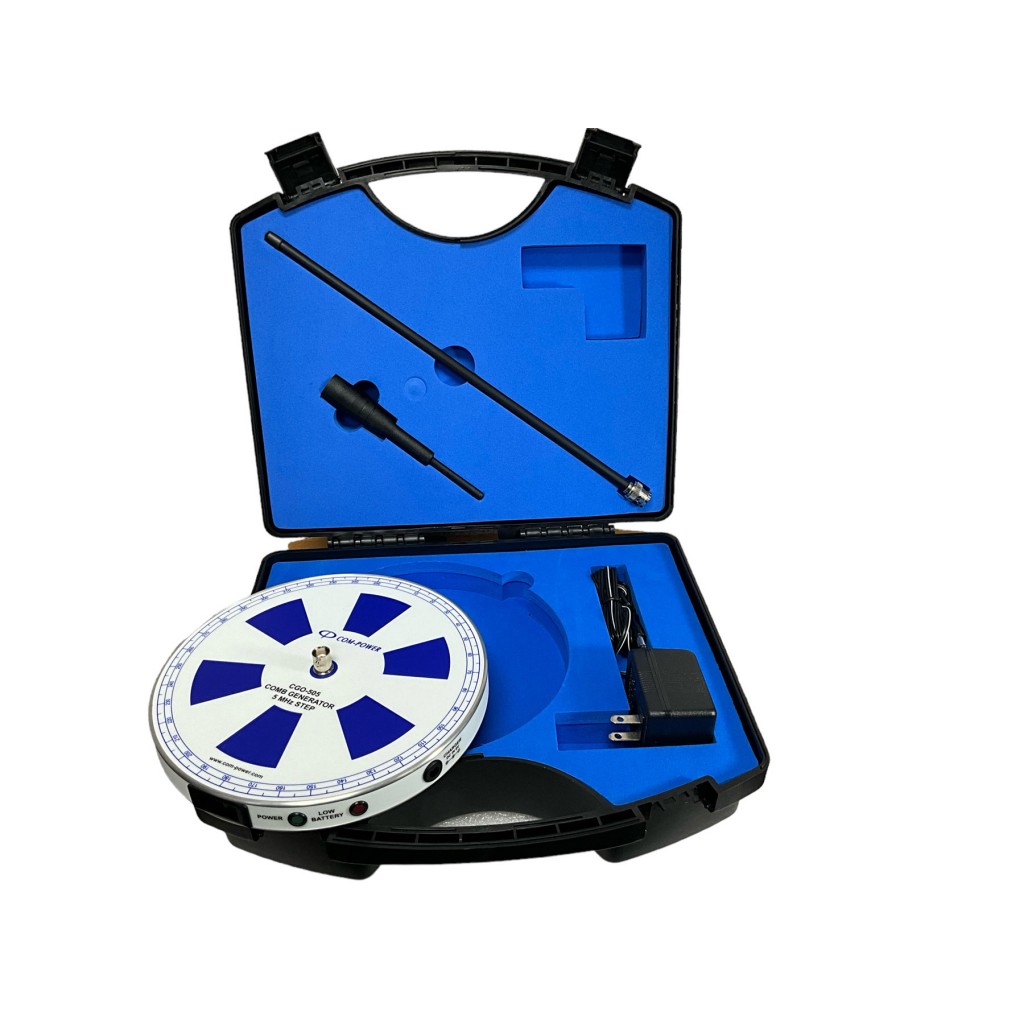

Una sorgente di segnale di riferimento a banda larga modello CGO-505 Comb Generator serve per testare rapidamente il sito EMC. Irradia segnali fino a 1000 MHz con passo di 1 MHz. I laboratori EMC calibrano i siti di prova delle emissioni irradiate, la strumentazione e gli accessori almeno una volta all'anno. Le procedure di calibrazione sono elaborate e richiedono tempo. Tuttavia, la calibrazione non impedisce il malfunzionamento delle apparecchiature tra i periodi di calibrazione come ricevitori danneggiati, cavi rotti, collegamenti scadenti, antenna difettosa, ecc. Eventuali problemi potenziali con la configurazione del test possono essere rilevati prima che provochi risultati errati. È alimentato da una batteria ricaricabile NimH. Ha forma circolare per una resa irradiata più uniforme.

• Applicazione prevista: sorgente del segnale di riferimento irradiato (per OATS, SAC, FAC, ecc.)
• Gamma di frequenza: da 5 MHz a 1,5 GHz
• Dimensione del passo di frequenza: 5 MHz
• Stabilità di frequenza: 20 ppm
• Stabilità di ampiezza: ± 0,1 dB
• Stabilità temporale: <1 dB su 12 mesi
• Uscita adattatore di ricarica: 6 VDC (non regolato), 500 mA
• Tipo di batteria: 6V NiMH, 1 Ah
• Funzionamento della batteria:> 18 ore tipiche (batteria completamente carica)
• Indicatori LED esterni: batteria scarica, tipo di antenna accesa (2) monopoli (5 pollici e 12 pollici)
