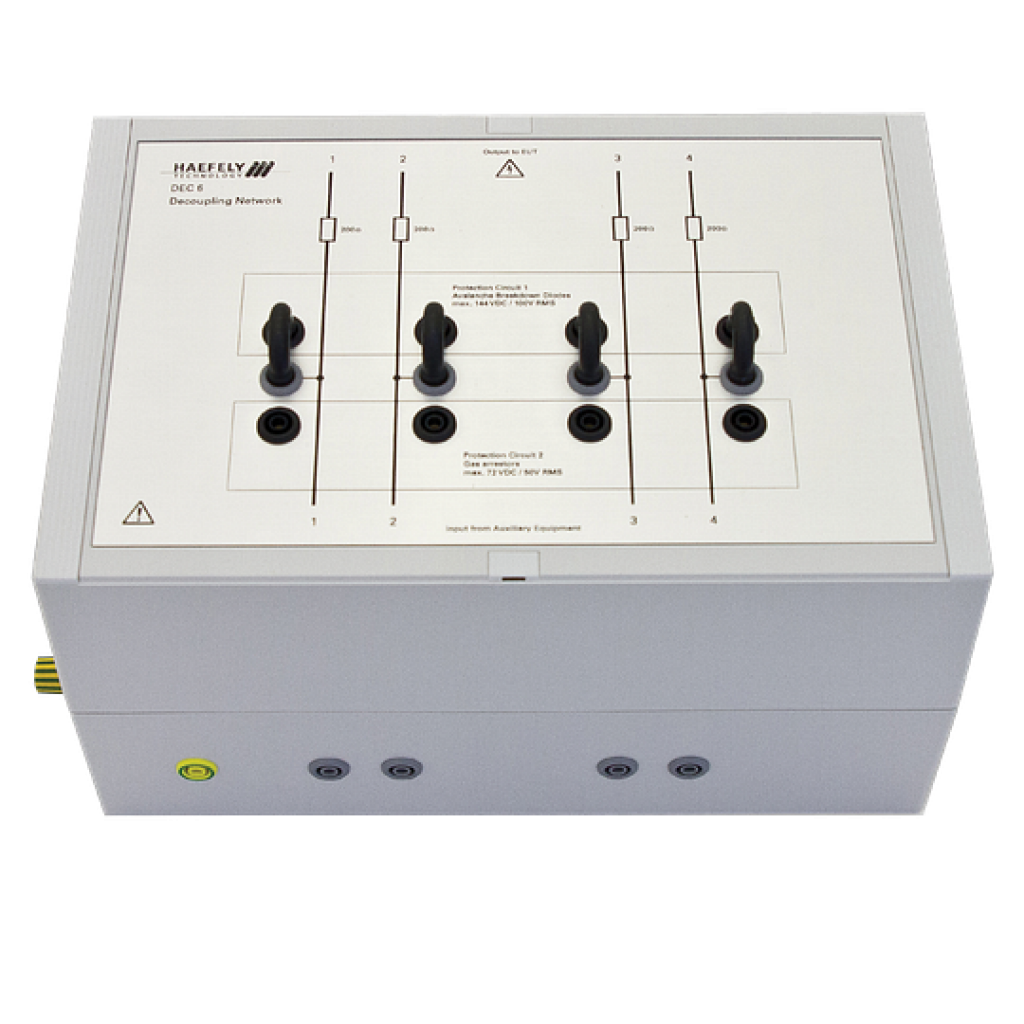

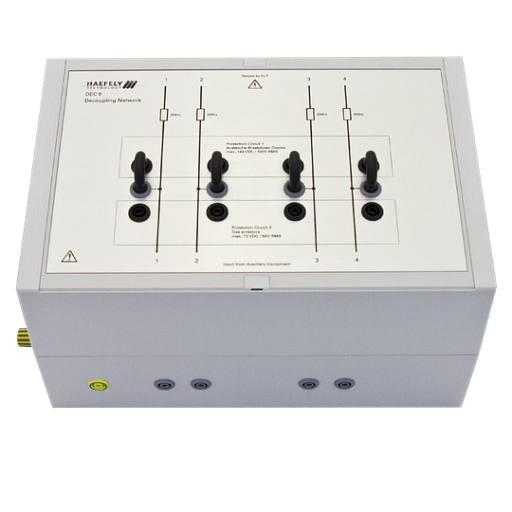

Haefely DEC 6

Coupling / Decoupling Network Haefely DEC 6

Il DEC 6 è una rete di disaccoppiamento progettata per proteggere le apparecchiature ausiliarie durante le prove di immunità su linee dati e di controllo simmetriche non schermate. Il dispositivo consente di disaccoppiare l'apparecchiatura ausiliaria dall'EUT durante l'applicazione di impulsi Combination Wave 1,2/50 µs – 8/20 µs, Telecom Wave 10/700 µs e Ring Wave a 100 kHz, con tensioni fino a 6,6 kV di picco.

Il DEC 6 è stato sviluppato in particolare per applicazioni secondo ITU K.44, ma soddisfa anche i requisiti previsti da diversi standard IEC/EN per le prove di immunità su linee dati e di controllo. È possibile sottoporre contemporaneamente a prova fino a 4 conduttori, mantenendo una configurazione flessibile grazie alla separazione tra gli elementi di disaccoppiamento e i circuiti di accoppiamento.

Grazie alla larghezza di banda del segnale fino ad alcune decine di MHz, ai connettori banana di sicurezza e alla selezione manuale degli elementi di protezione, il DEC 6 offre una soluzione flessibile e affidabile per le prove Surge su apparecchiature di telecomunicazione e linee di segnale.

CARATTERISTICHE

• Tipologia: rete di disaccoppiamento per linee dati e di controllo simmetriche

• Forme d'onda: 10/700 µs – 5/320 µs; 1,2/50 µs – 8/20 µs; Ring Wave 100 kHz

• Ampiezza massima impulso: 6,6 kV

• Elementi di disaccoppiamento: resistenze da 200 Ω

• Elementi di protezione: scaricatori a gas e diodi avalanche a rottura (ABD)

• Numero massimo di conduttori: 4

• Tensione sulle linee EUT con scaricatori a gas: max. 72 VDC oppure 50 VAC RMS

• Tensione sulle linee EUT con ABD: max. 144 VDC oppure 100 VAC RMS

• Corrente sulle linee EUT: max. 0,1 A

• Larghezza di banda segnali EUT: fino ad alcune decine di MHz
