Haefely PCD 126A

Coupling / Decoupling Network Haefely PCD 126A

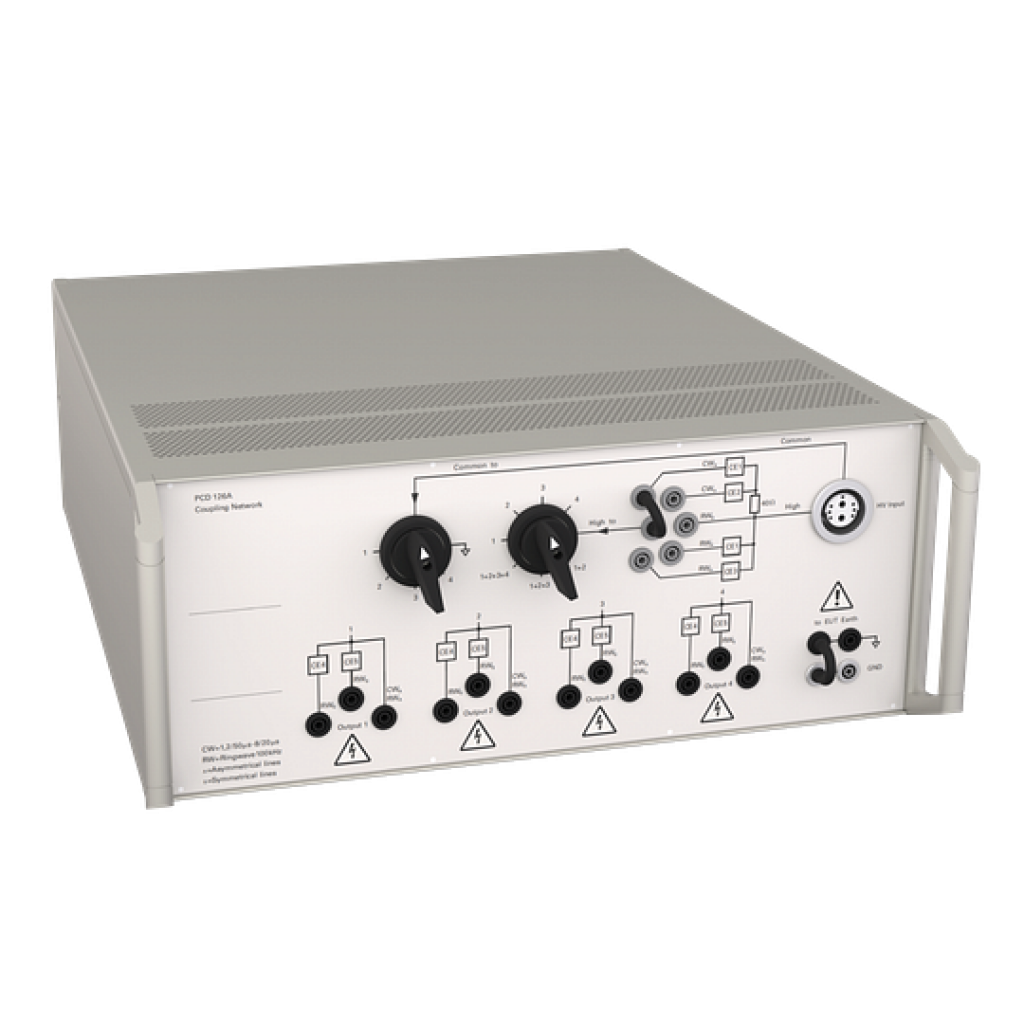

Il PCD 126A è una rete di accoppiamento progettata per l'iniezione di impulsi Surge a onda combinata 1,2/50 µs – 8/20 µs su linee dati e di segnale asimmetriche non schermate, secondo i principali standard IEC/EN. Il dispositivo consente inoltre di effettuare prove con impulsi Ring Wave a 100 kHz sia su linee asimmetriche sia su linee dati e di controllo simmetriche.

Il sistema supporta impulsi fino a 6,6 kV di picco e permette di sottoporre contemporaneamente a prova fino a 4 conduttori. Per garantire la massima flessibilità nella configurazione del banco di prova, il PCD 126A integra esclusivamente gli elementi di accoppiamento, mentre i circuiti di disaccoppiamento possono essere predisposti separatamente in funzione delle caratteristiche dell'EUT.

La selezione manuale dei percorsi di accoppiamento consente di eseguire prove sia in modo comune (longitudinale, linea-terra) sia in modo differenziale (trasversale, linea-linea). Gli elementi di accoppiamento standard comprendono condensatori, diodi avalanche a rottura e scaricatori a gas, facilmente selezionabili dall'operatore. È inoltre disponibile un'uscita di accoppiamento diretto che permette di utilizzare elementi di accoppiamento personalizzati.

CARATTERISTICHE

• Tipologia: rete di accoppiamento per linee dati e di controllo

• Forma d'onda: 1,2/50 µs – 8/20 µs

• Tensione massima impulso: 6,6 kV di picco

• Ring Wave: 100 kHz

• Numero di conduttori: fino a 4

• Modalità di accoppiamento: modo comune e modo differenziale

• Selezione percorso: manuale

• Resistenza in serie: 40 Ω

• Larghezza di banda: fino ad alcuni MHz

• Elementi di accoppiamento: condensatori, diodi avalanche e scaricatori a gas

• Uscita diretta: disponibile per elementi di accoppiamento personalizzati
