LISN 10 kHz - 10 MHz, 32 A

​La rete di stabilizzazione dell'impedenza di linea (LISN) trifase LI-3P-432 di Com-Power è progettata per eseguire test di conformità alle emissioni condotte sulle linee di alimentazione, in accordo con lo standard MIL-STD-461. Fornisce un'impedenza stabile e definita, isolando l'apparecchiatura in prova (EUT) dalle influenze della fonte di alimentazione, garantendo risultati accurati e ripetibili.

La LI-3P-432 utilizza induttori con nucleo d'aria per prevenire la saturazione e la variazione di permeabilità. Le piastre di montaggio sono lasciate non verniciate per facilitare il collegamento a terra durante l'installazione, essenziale a causa delle elevate correnti di dispersione. I pannelli laterali sono dotati di aperture per il raffreddamento. La selezione della linea da testare (L1, L2, L3, N) può essere effettuata localmente tramite un interruttore meccanico a quattro posizioni sul pannello frontale o remotamente utilizzando l'interfaccia remota RLI-100 tramite connessione in fibra ottica. Le linee non selezionate sono internamente terminate su 50 Ohm, mentre la linea selezionata è terminata dall'impedenza di ingresso di 50 Ohm dello strumento di misura.​

Per proteggere l'ingresso RF del tuo strumento di misura da potenziali sovratensioni istantanee, è consigliato l'uso del limitatore di transitori LIT-153A di Com-Power. Questo accessorio riduce anche la possibilità di sovraccarico incorporando due attenuatori/pad di adattamento di impedenza da 5 dB, oltre alle sue sezioni di filtro passa-basso e passa-alto che attenuano ulteriormente eventuali emissioni fuori banda.​

Ogni LISN è calibrata individualmente in conformità ai requisiti pertinenti di CISPR 16-1-2 e ANSI C63.4. I dati di impedenza, fase, isolamento e perdita di inserzione sono forniti con ciascuna unità, insieme al certificato di calibrazione. È disponibile su richiesta anche una calibrazione accreditata ISO 17025.

Specifiche tecniche:

• Standard di riferimento: MIL-STD-461.​

• Tipo: Rete a quattro conduttori, 50Ω / 50 μH.​

• Gamma di frequenza: da 10 kHz a 10 MHz.​

• Corrente massima: 32 Ampere per linea (continuo).​

• Perdita di inserzione: Meno di 0,7 dB.​

• Isolamento: Maggiore di 40 dB.​

• Tensione massima AC: 500 Volt RMS (linea-linea), 288 Volt RMS (linea-terra).​

• Tensione massima DC: 705 Volt DC.​

• Connettori RF: Porta di misura RF 50Ω - Tipo N (femmina).​

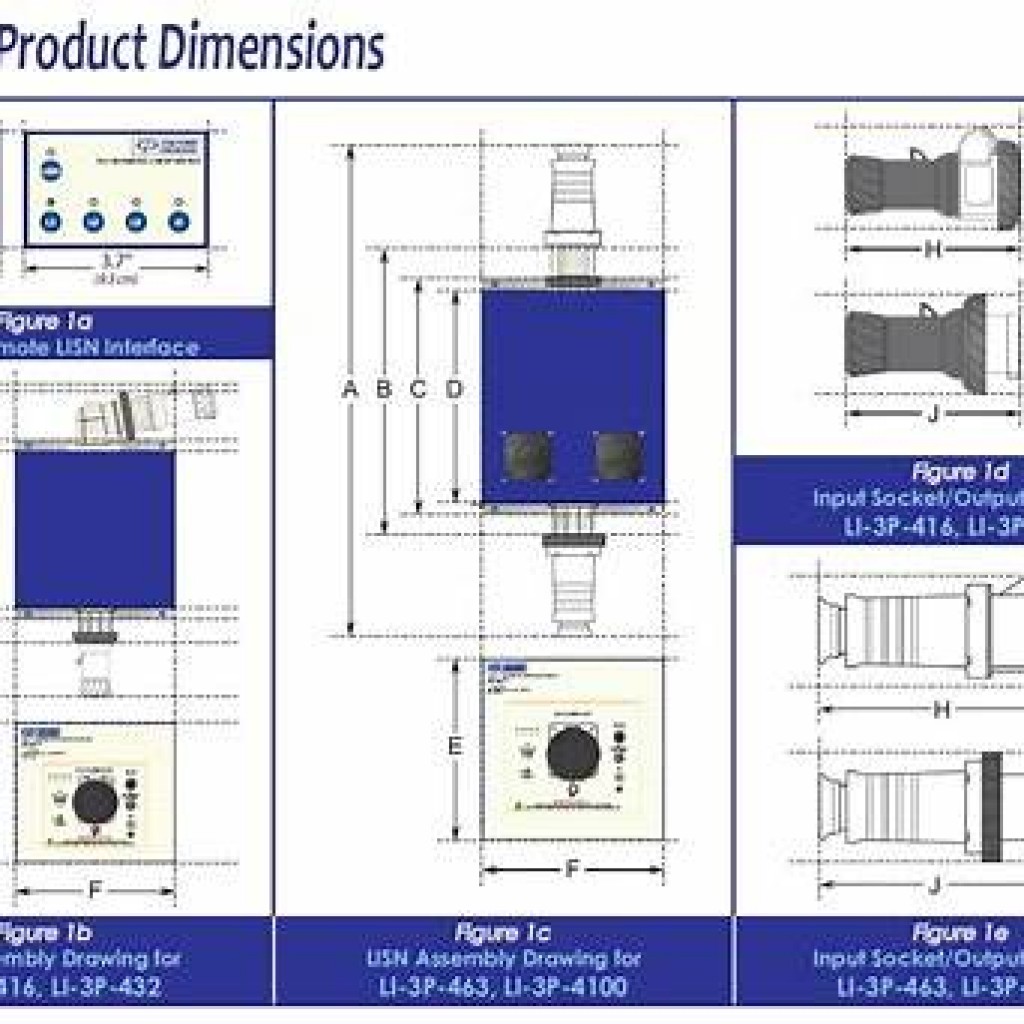

• Dimensioni: 19,3” x 13,9” x 2,3" (circa 49 cm x 35 cm x 5,8 cm).​

• Peso: 27,5 libbre (circa 12,5 kg).
