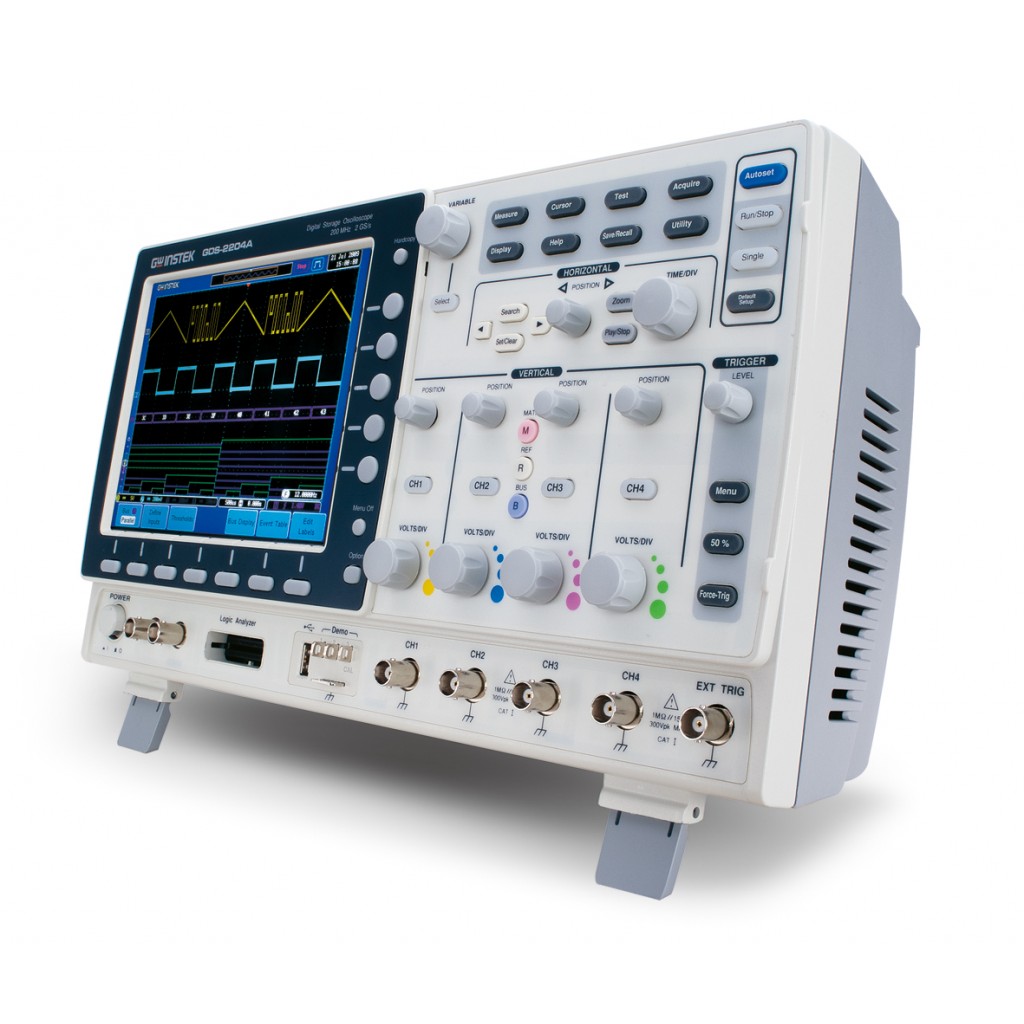

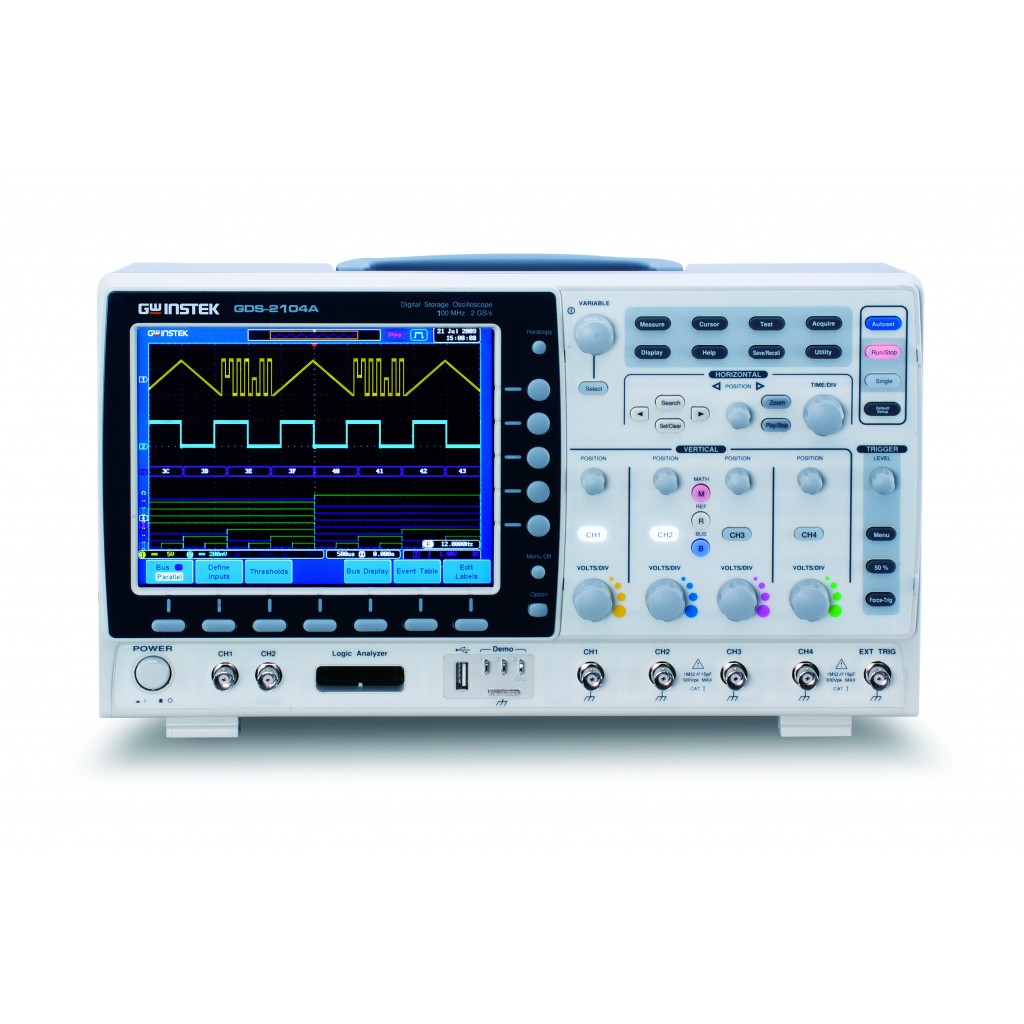

GW Instek GDS-2304A Oscilloscopio Mixed Signal da banco 300 MHz

BROCHURE    DATASHEET   USER MANUAL

L'oscilloscopio digitale a memoria della serie GDS-2000A offre configurazioni a 2 e 4 canali e un'ampia gamma di larghezze di banda, tra cui 300 MHz, 200 MHz, 100 MHz e 70 MHz. Ogni modello offre una frequenza di campionamento in tempo reale massima di 2 GS/s e una frequenza di campionamento equivalente ad alta velocità di 100 GS/s. Dotato di un display LCD TFT ad alta risoluzione da 8 pollici con risoluzione 800 x 600, intervallo verticale da 1 mV/div a 10 V/div e base dei tempi da 1 ns/div a 100 s/div, la serie GDS-2000A è in grado di visualizzare fedelmente le forme d'onda di segnali complessi e difficili da interpretare.

La serie GDS-2000A offre una lunghezza di registrazione punti di 2 Mega, la ricerca forme d'onda e le funzioni di memoria segmentata come caratteristiche standard. Gli eventi di interesse possono essere acquisiti e salvati nella memoria segmentata, che può essere suddivisa in 2048 sezioni, per l'osservazione, mentre le forme d'onda irrilevanti possono essere ignorate. Di conseguenza, l'efficienza complessiva dell'utilizzo della memoria può essere migliorata. In modalità di ricerca forme d'onda, dopo l'attivazione del segnale di ingresso, la serie GDS-2000A è in grado di cercare e contrassegnare le sezioni della forma d'onda che soddisfano le condizioni di ricerca e il livello di soglia definiti dall'utente all'interno dell'intera memoria. Allo stesso tempo, con la finestra Zoom e il pulsante Riproduci/Pausa per scorrere l'intera forma d'onda visualizzata, l'utente può navigare rapidamente tra tutte le forme d'onda in modo efficiente.

Caratteristiche tecniche:

• 300 MHz Bandwidth

• 4 Input Channels

• 2GSa/s Real-time Sampling Rate and 100GSa/s Equivalent Time Sampling Rate

• 8 inch 800*600 High Resolution TFT LCD Display

• Optional 8 or 16 digital channel with Logic analyzer(MSO)

• Optional Function Generator
