GPT-15000, GPT-12000

GW Instek presenta primo Safety Analyzer al mondo conforme alla normativa IEC 61010-2-034 che disciplina i requisiti di sicurezza per le apparecchiature di misura della resistenza di isolamento e le apparecchiature di prova per la rigidità elettrica con una tensione di uscita superiore a 50 V c.a. o 120 V c.c.

La Norma definisce i requisiti di sicurezza di misurazione, controllo e uso di laboratorio specificando le caratteristiche delle interfacce SW e HW da rispettate in fase di progettazione di strumenti di misura e test della tensione e resistenza di isolamento così da garantire idonea protezione durante l'impiego della strumentazione.

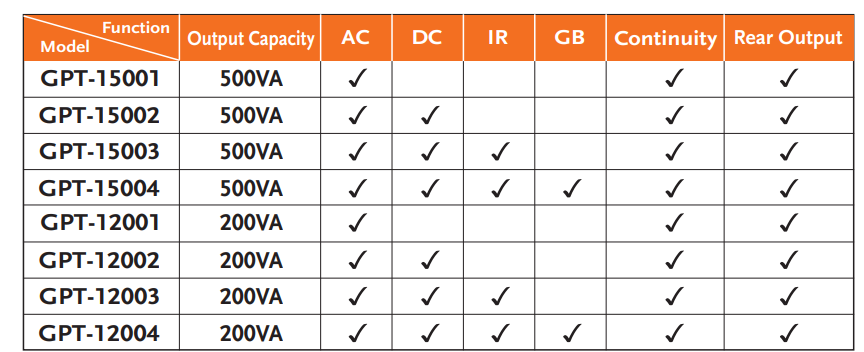

La serie GPT-10000 ha capacità in output di 500VA/200VA con 8 modelli disponibili che si differenziano per capacità e combinazione di test possibili (Rigidità dielettrica AC/DC, Resistenza di Isolamento, Ground Bond):

L'intera serie utilizza un amplificatore PWM ad alta efficienza per escludere efficacemente l'influenza della tensione di ingresso fluttuante o delle forme d'onda distorte in modo da garantire un'uscita stabile ad alta tensione durante la conduzione di corrente alternata con test di tensione permanente sul DUT per soddisfare le norme di sicurezza come IEC EN UL CSA GB JIS che richiedono i requisiti di test per vari prodotti o parti elettronici/elettrici.

Per soddisfare i requisiti IEC 61010-2-034, la serie tiene conto della sicurezza adottando il design a doppio isolamento per l'alimentazione in ingresso e la tensione in uscita per migliorare il grado di protezione dell'utente. Inoltre, il design dell'interruttore on-off retratto (tasto START) e i vari meccanismi (opzionali) per l'attivazione del test (ad esempio, tenere premuto per 1 secondo per attivare, attivazione premendo doppi tasti, ecc.) sono incorporati nella serie per evitare contatti accidentali che si traducono in alta tensione/grande corrente in uscita che potrebbero causare danni e pericoli ai prodotti o agli utenti.

Le luci LED ad alta illuminazione (lampeggianti o accese in modo permanente) ed il volume elevato degli indicatori acustici forniscono chiari avvisi sullo stato dei test in corso o sui relativi risultati. Sempre in ragione della massima sicurezza, il DUT verrà automaticamente scaricato alla tensione sicura (circa 30 V) dopo ogni test per evitare che una tensione di prova residua elevata possa causare danni agli utenti.

La serie utilizza un display LCD TFT a colori da 7 pollici ed eredita lo stile di design chiave e coerente della famiglia di prodotti per consentire agli utenti di sperimentare operazioni semplici e una chiara osservazione dei risultati del test. Le principali funzioni di test includono il test di resistenza alla tensione CA (CA 5 kV), test di resistenza alla tensione CC (CC 6 kV), test di resistenza di isolamento (CC 50 V~1200 V), test di collegamento a terra (CA 32 A) e test di continuità della terra (DC 100mA fissa).

La funzione di analisi statistica è fra i punti di forza della serie. Gli elementi del test, il numero di test, i risultati del giudizio vengono ricodificati dopo la prova ed i risultati possono essere visualizzati tramite un grafico a barre sul display. Gli utenti possono immediatamente conoscere lo stato dei test senza l'utilizzo di un PC.
