Com-Power ACS-230-25W

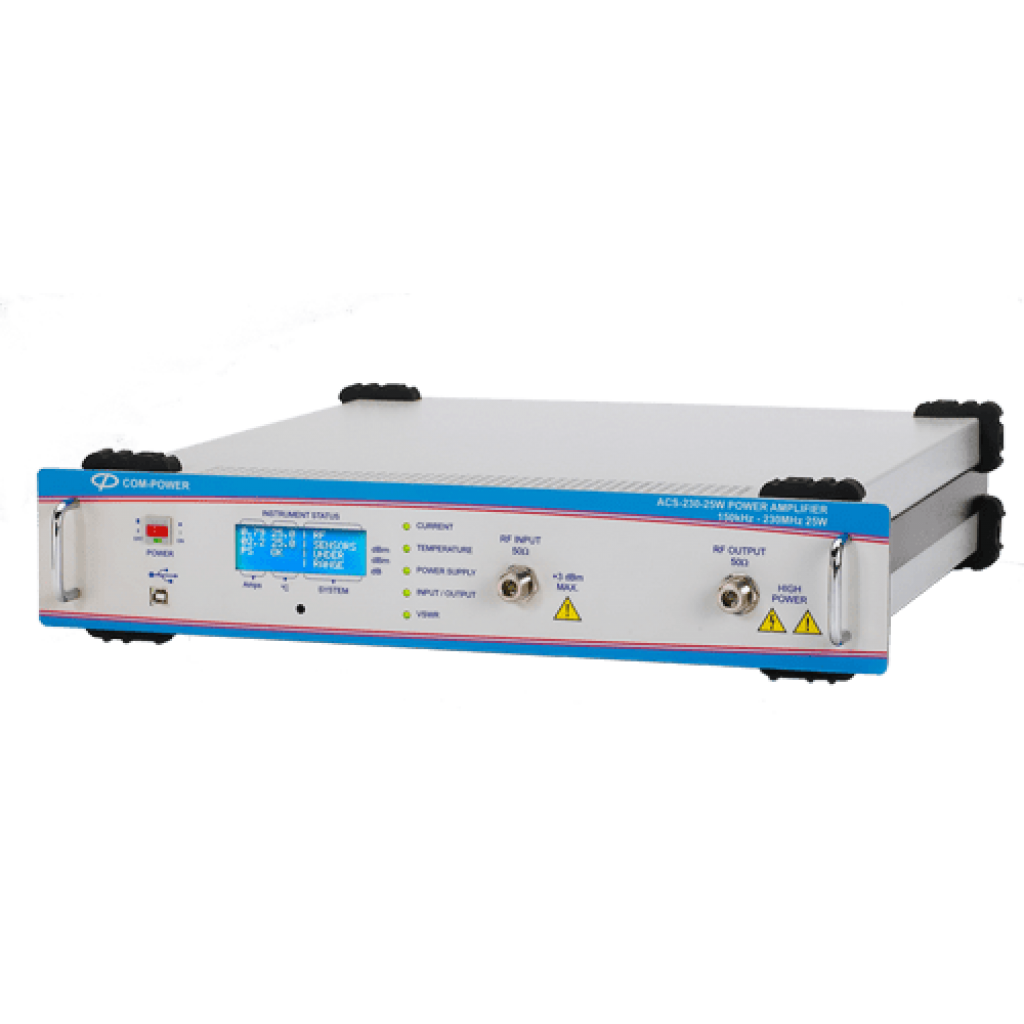

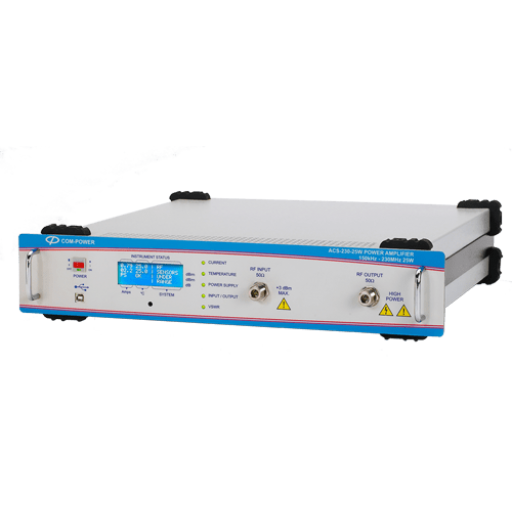

Amplificatore di potenza Com-Power ACS-230-25W

L'ACS-230-25W fa parte della serie di amplificatori RF a banda larga di Com-Power; diverse nelle applicazioni, ma specificamente concepite per l'uso in applicazioni di test di immunità EMC.

Il modello ACS-230-25W è stato progettato per fornire un elevato guadagno, con eccellente efficienza e affidabilità, a un prezzo imbattibile. È la soluzione di amplificazione perfetta per i test di immunità condotta IEC 61000-4-6 (da 150 kHz a 230 MHz), integrando la linea completa di reti di accoppiamento / disaccoppiamento (CDN) di Com-Power e relativi accessori di test e calibrazione.

Con il suo guadagno di 43 dB, una potenza di uscita nominale di 25 Watt, raggiunge facilmente livelli di test di 3 Vrms o 10 Vrms con qualsiasi rete di accoppiamento conforme (CDN, morsetto EM, sonda di iniezione, ecc.) L'amplificatore ACS-230-25W è conforme a tutti i requisiti specifiche tecniche per i test di conformità IEC 61000-4-6, ma il suo basso costo lo rende accessibile anche come parte di una soluzione di test di pre-conformità.

CARATTERISTICHE

• Gamma di frequenza: 150 kHz – 230 MHz

• Potenza RF in uscita: 25 W nominali

• Guadagno: 43 dB ± 2 dB

• Livello di ingresso per potenza nominale: 0 dBm

• Compatibile con test di immunità condotta IEC 61000-4-6

• Protezione automatica: arresto a 30 W o con VSWR > 7

• Distorsione armonica: inferiore a -20 dBc a piena potenza

• Compatibile con modulazioni AM, FM e impulso

• Display LCD frontale per monitoraggio di corrente, temperatura, potenza RF, guadagno e VSWR

• Interfaccia USB per automazione delle prove

• Connettori RF: Tipo N

• Raffreddamento: aria forzata integrata

• Formato: rack 19" altezza 2U

• Garanzia: 3 anni
