Prana LT 500
Prana LT 500


Prodotto di Prana con codice LT 500, in vendita online nuovo ed usato e con possibilità di noleggio


Caratteristiche principali
Prana
1000
20
500
Nuovo
Marca: Prana
Codice: LT 500
Disponibilità: 1
Richiesta quotazione
Messaggio
Sono interessato a
Nuovo Usato Noleggio
Accetto la Privacy Vorrei ricevere la Newsletter

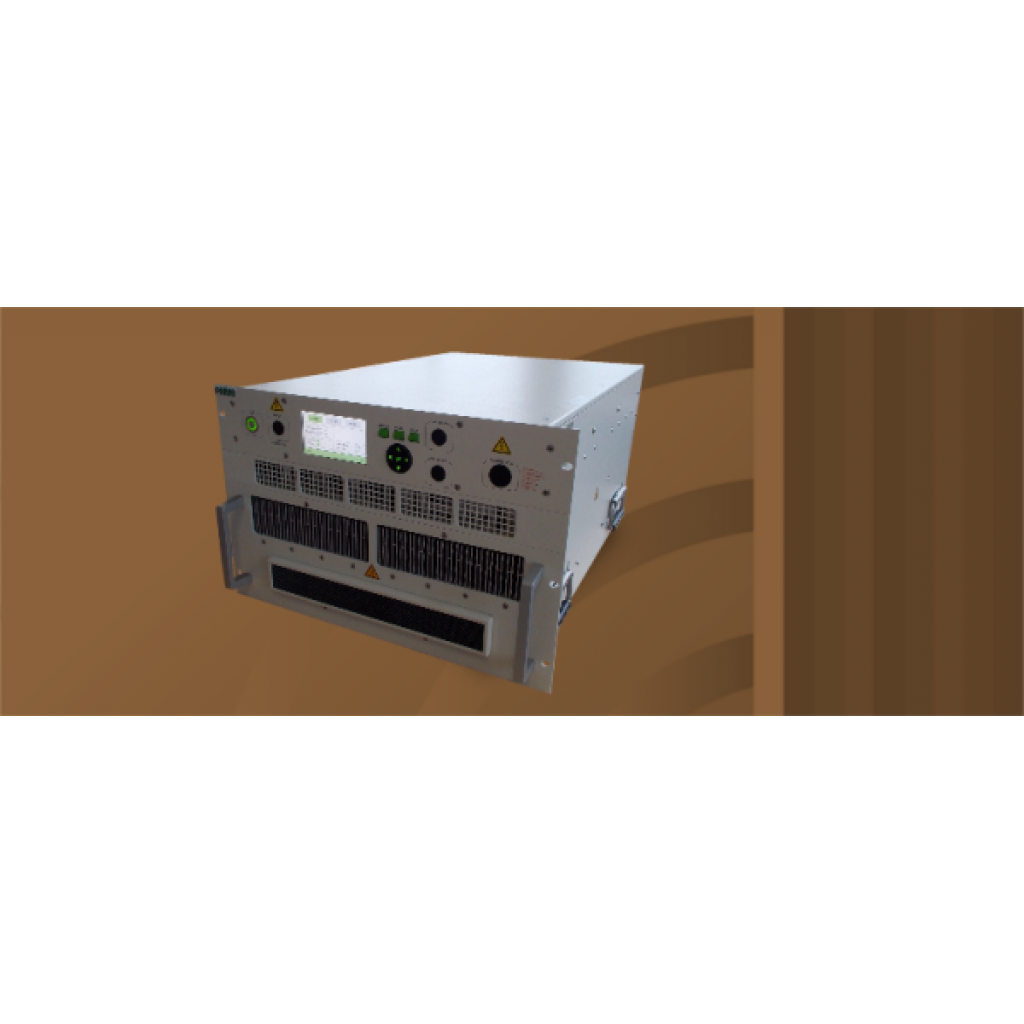

Amplificatore Prana LT 500, 20 MHz - 1000 MHz / 5000 W CW

Il Prana LT 500 è un amplificatore RF a stato solido in classe A progettato per applicazioni EMC, test RF e attività di laboratorio che richiedono elevata potenza, ampia copertura in frequenza e massima affidabilità operativa. Operando nella gamma da 20 MHz a 1 GHz, fornisce una potenza continua fino a 500 W, rappresentando una soluzione ideale per prove di immunità irradiata, radiocomunicazioni e applicazioni di ricerca e sviluppo ad alte prestazioni.

Grazie alla tecnologia a banda larga istantanea, il LT 500 copre l’intera banda operativa senza necessità di commutazione. La progettazione in classe A garantisce una distorsione armonica inferiore a -20 dBc e un’elevata fedeltà del segnale, mentre il sistema di raffreddamento ad aria integrato e la capacità di operare senza danni anche in condizioni di totale disadattamento del carico assicurano continuità operativa e lunga durata nel tempo. Il sistema può inoltre essere aggiornato al modello LT 900 per soddisfare future esigenze di potenza.

CARATTERISTICHE

  • Gamma di frequenza: da 20 MHz a 1 GHz
  • Potenza di uscita tipica: 500 W CW
  • Tecnologia: amplificatore RF a stato solido in classe A
  • Potenza a 3 dB di compressione:
       - 350 W fino a 80 MHz
       - 550 W da 80 MHz a 450 MHz
       - 400 W da 450 MHz a 1 GHz
  • Potenza a 1 dB di compressione:
           - 280 W fino a 80 MHz
       - 450 W 80 MHz a 450 MHz
       - 300 W da 450 MHz a 1 GHz
  • Guadagno: 54 dB
  • Linearità: armoniche H2 e H3 < -20 dBc
  • Impedenza di ingresso e uscita: 50 Ω
  • Raffreddamento ad aria con ventilazione integrata
  • Funzionamento senza danni anche in condizioni di totale disadattamento del carico
  • Garanzia: 3 anni


VERSIONI

Il LT 500 D integra un display LCD touch screen a colori, controllo digitale avanzato e monitoraggio continuo di transistor, alimentazioni, temperature e ventole. Dispone inoltre di interfacce Ethernet, USB, RS232 e GPIB (IEEE-488) per il controllo locale e remoto, oltre a un interblocco di sicurezza e a un sistema di ventilazione con controllo automatico della velocità.

Il LT 500 DC aggiunge tutte le funzionalità della versione D e integra un accoppiatore direzionale bidirezionale che consente la visualizzazione in tempo reale della potenza diretta e riflessa. Questa configurazione facilita il monitoraggio delle prestazioni RF durante le prove EMC e le applicazioni di laboratorio.


RISORSE

DATASHEET

Informazioni sul prodotto
Brand Prana
Frequenza Massima (MHz) 1000
Frequenza Minima (MHz) 20
Potenza DC massima (W) 500
Stato Nuovo
