Com-Power AL-RS101-SET

Set di antenne loop trasmittente/ricevente Com-Power AL-RS101-SET

Il set di antenne loop passive Com-Power AL-RS101-SET è progettato specificamente per le prove di suscettibilità irradiata a campo magnetico secondo MIL-STD-461 RS101, coprendo la gamma di frequenza da 30 Hz a 100 kHz.

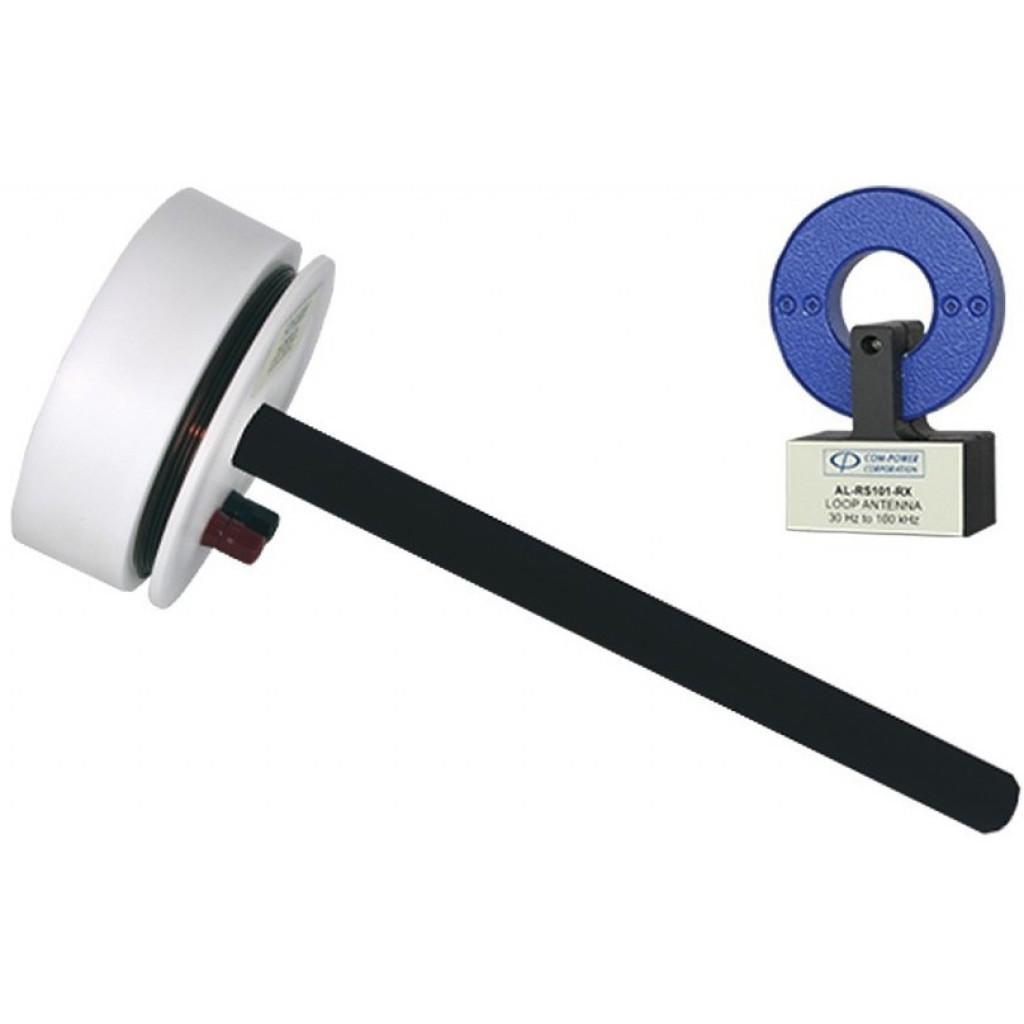

Il kit comprende due antenne abbinate:

• AL-RS101-TX, antenna trasmittente per la generazione del campo magnetico di prova.

• AL-RS101-RX, antenna ricevente utilizzata per la calibrazione e la verifica del livello di campo generato.

L'antenna trasmittente è costituita da un loop con diametro medio di 12 cm, realizzato con 20 spire di filo di rame smaltato AWG 12, montato su una struttura in PTFE (Teflon) che garantisce automaticamente la distanza di 5 cm dall'EUT richiesta dalla norma. È dotata di morsetti di ingresso con connettori a banana da 4 mm ed è in grado di gestire correnti continue fino a 15 A, generando densità di flusso magnetico fino a 1,42 × 10⁹ pT (183,1 dBpT).

L'antenna ricevente utilizza un loop schermato elettrostaticamente da 4 cm di diametro, composto da 51 spire di filo Litz a 7 trefoli da 41 AWG, con uscita tramite connettore BNC femmina. Durante la calibrazione viene fissata direttamente sull'antenna trasmittente mediante l'apposito supporto integrato, mantenendo automaticamente la distanza standard prevista dalla procedura RS101.

L'utilizzo della coppia trasmittente/ricevente consente di calibrare accuratamente il livello di campo magnetico prima dell'esecuzione della prova sull'EUT, riducendo le incertezze di misura e garantendo risultati conformi ai requisiti della norma.

Ogni antenna viene calibrata singolarmente secondo SAE ARP-958 e MIL-STD-461, con tracciabilità NIST. È inoltre disponibile, su richiesta, la calibrazione accreditata ISO 17025.

CARATTERISTICHE

• Gamma di frequenza: 30 Hz – 100 kHz

• Coppia di antenne trasmittente/ricevente calibrata per ridurre le incertezze di misura

• Antenna trasmittente con loop da 12 cm, 20 spire in rame AWG 12

• Corrente massima continua: 15 A

• Costante di campo: 9,49 × 10⁷ pT/A a 5 cm

• Intensità massima del campo magnetico: 1,42 × 10⁹ pT (183,1 dBpT)

• Struttura in PTFE che garantisce automaticamente la distanza di 5 cm dall'EUT

• Antenna ricevente con loop da 4 cm, 51 spire in filo Litz schermato elettrostaticamente

• Connettori a banana da 4 mm sull'antenna TX e BNC femmina sull'antenna RX

• Supporto integrato per il corretto posizionamento dell'antenna ricevente durante la calibrazione

• Calibrazione individuale secondo SAE ARP-958 e MIL-STD-461 con tracciabilità NIST

• Calibrazione accreditata ISO 17025 disponibile su richiesta

• Garanzia standard di 3 anni
