Com-Power PS-400

Set di sonde Near Field per ricerca EMI Com-Power PS-400

Il Com-Power PS-400 è un set di sonde near field progettato per la localizzazione e l'analisi delle sorgenti di emissioni elettromagnetiche indesiderate durante le attività di debug EMC e pre-compliance. Copre un ampio intervallo di frequenza da 9 kHz a 5 GHz e consente di individuare rapidamente le sorgenti di disturbo presenti su circuiti stampati, cavi, connettori e involucri schermati.

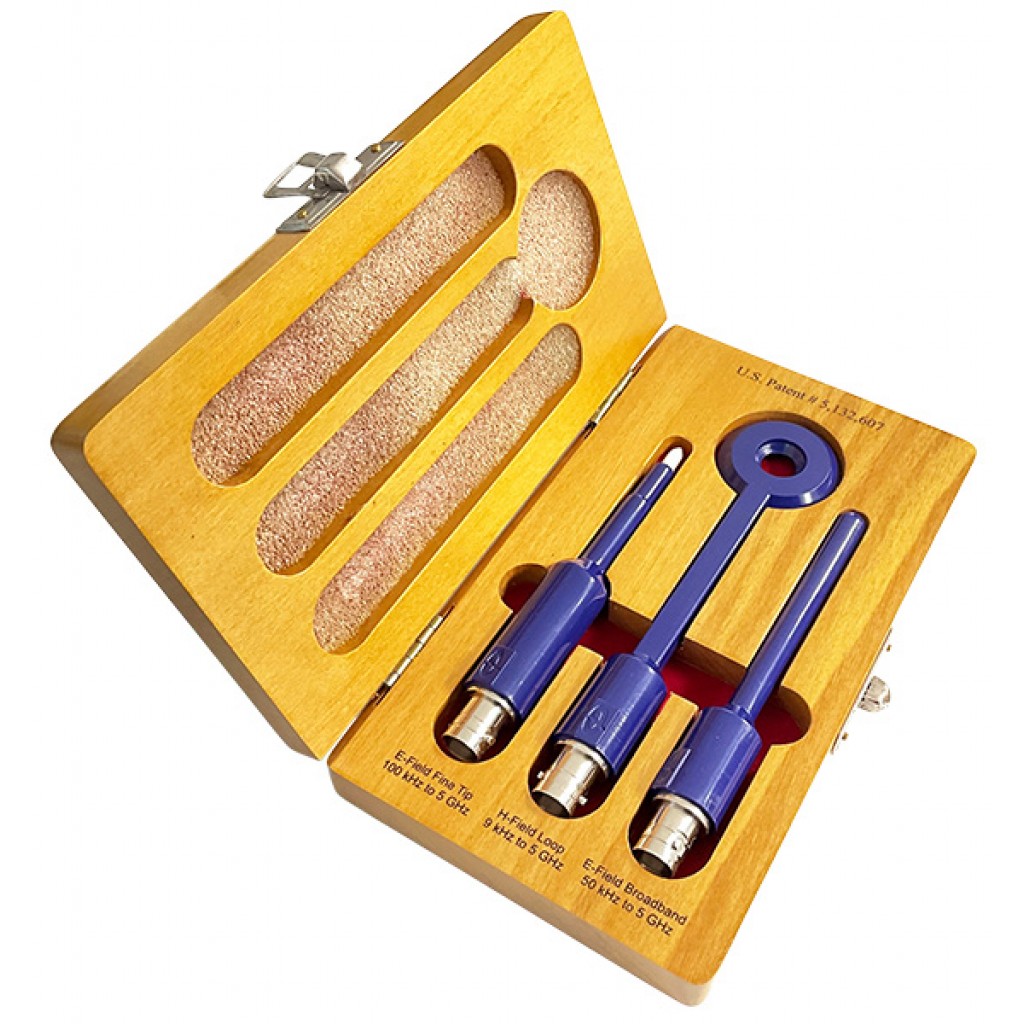

Il kit comprende tre sonde dedicate: una sonda H-field per la rilevazione dei campi magnetici generati da correnti ad alta frequenza, una sonda E-field a banda larga per l'identificazione rapida delle aree critiche e una sonda E-field a punta fine brevettata, progettata per individuare con precisione emissioni provenienti da singole piste o pin di componenti integrati. Questo approccio consente di localizzare prima la zona interessata e successivamente identificare con precisione la sorgente del problema.

CARATTERISTICHE

• Gamma di frequenza complessiva: 9 kHz – 5 GHz

• Sonde incluse:
  - Sonda H-field: 9 kHz– 5 GHz
  - Sonda E-field a banda larga: 50 kHz – 5 GHz
  - Sonda E-field a punta fine: 100 kHz – 5 GHz
  - Sonda E-field a punta fine brevettata per l'individuazione di piste fino a 3 mil

• Ideale per identificare sorgenti di emissione su PCB, componenti, cavi e involucri schermati

• Consente la ricerca di problemi legati a disadattamenti d'impedenza, riflessioni e accoppiamenti indesiderati

• Connettore BNC femmina compatibile con analizzatori di spettro e ricevitori EMI

• Tensione di isolamento fino a 1 kV

• Peso contenuto (circa 113 g per sonda)

• Compatibile con il preamplificatore PAP-501 per una maggiore sensibilità

• Fornito in una pratica valigetta di trasporto
