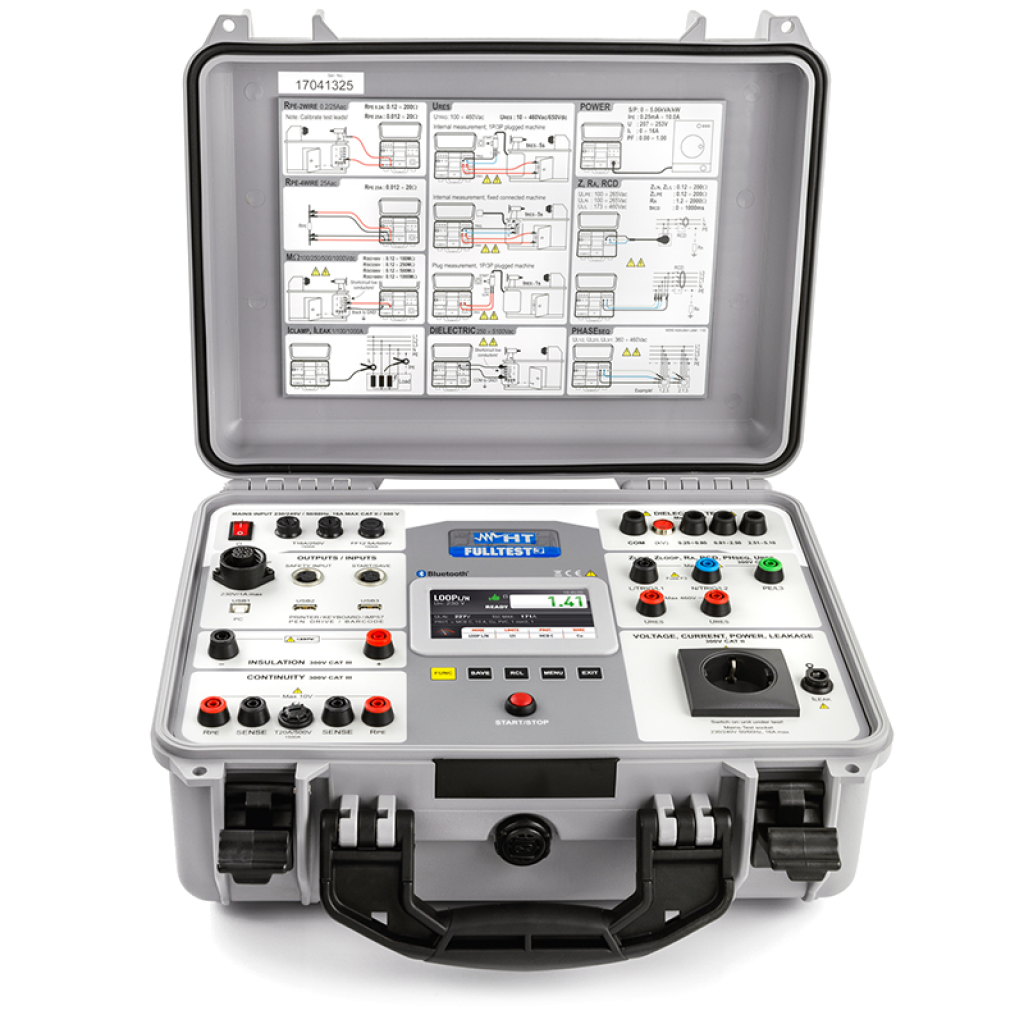

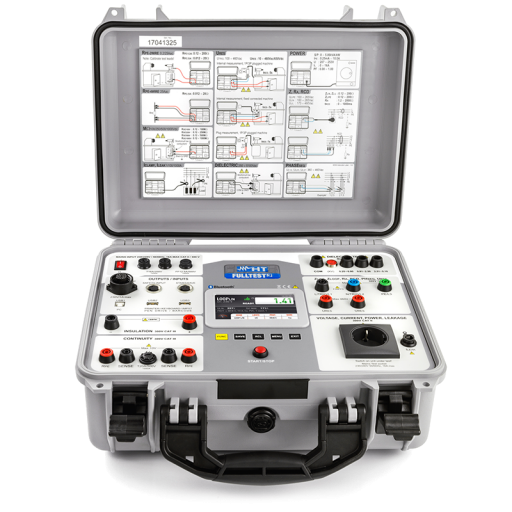

HT Italia Fulltest3

Strumento multifunzione per verifiche di sicurezza su macchine e quadri elettrici

DATASHEET  BROCHURE  DICHIARAZIONE CE  MANUALE D'USO

Strumento multifunzione per verifiche di sicurezza su macchine e quadri elettrici in accordo a IEC/EN60204-1:2016 e IEC/EN61439-1-2:

• Verifica della rigidità elettrica con tensione di prova fino a 5100V in accordo a quanto previsto dalla nuova norma IEC/EN61439-1-2
• Verifica protezione contro i contatti indiretti in accordo a quanto prescritto dalla IEC/EN 60204-1:2016
• Continuità conduttori di protezione (corrente di prova 200mA .. 25A)
• Verifica intervento interruttori differenziali (RCD AC, A, B) fino ad 1A
• Misura della Resistenza globale di Terra
• Verifica coordinamento protezioni magnetotermiche (MCB curve B, C, D, K) e fusibili (gG, aM)
• Resistenza di Isolamento con tensione di prova fino a 1000V
• Verifica Tensione residua su elementi capacitivi
• Misura della corrente di dispersione nella presa e tramite pinza (HT96U, opzionale)
• Test funzionale tramite presa (potenza, corrente)
• Senso ciclico delle fasi.

HT propone uno strumento all'avanguardia per affrontare tutte le misure legate all'entrata in vigore delle nuove normative riguardanti prove su quadri e macchine elettriche IEC/EN60204-1:2016 e IEC/EN61439-1-2.

Oltre alle misure di continuità dei conduttori di protezione, isolamento e rigidità dielettrica FULLTEST3 è in grado di svolgere test su differenziali (RCD) di tipo A, AC e B Generali, Selettivi e Ritardati, misure di Impedenza di Linea/Loop anche con elevata risoluzione 0.1mΩ (con accessorio opzionale IMP57), resistenza globale di terra senza intervento RCD e corrente di dispersione con trasduttore a pinza. Sono inoltre previsti test sui poteri di interruzione, intervento delle protezioni, test I2t relativi a interruttori magnetotermici in curva B, C, D, K e fusibili tipo gG e aM. Lo strumento è dotato inoltre di un display a colori “touch-screen” e 3 porte USB per collegamento a PC, a pen drive USB, a stampanti USB ed eventuali lettori di codici a barre.

Con pinza di corrente opzionale HT96U può effettuare misure di corrente di dispersione verso terra

Funzioni:

• Continuità circuito di protezione con 200mA
• Continuità circuito di protezione con I>10A, V<12V
• Continuità circuito di protezione con I>25A, V<12V
• Isolamento con tensioni di prova 100, 250, 500, 1000VDC
• Rigidità dielettrica con tensione programmabile da 250V a 5100VAC
• Tempo di scarica/tensione residua su spine e circuiti interni
• Corrente assorbita/dispersa e potenza sulla spina delle macchine
• Tempo/corrente di intervento su RCD tipo A, AC, B Generali e Selettivi fino a 1000mA
• Tensione di contatto
• Impedenza Linea/Loop e calcolo Ipsc
• Impedenza Linea/Loop ad alta risoluzione (con accessorio opzionale IMP57)
• Resistenza globale di terra senza intervento RCD
• Corrente di dispersione (con accessorio opzionale HT96U)
• Senso ciclico delle fasi
• Timer e soglie limite impostabili tramite rampe programmabili
• Interfaccia USB (Collegamento ad accessori opzionali)
• Interfaccia PC con software per Windows in dotazione

Normative:

• CEI 64-8
• CEI 64-8/7
• EMC 2014/30/EU
• EMC: IEC/EN61326
• EN50106
• IEC/EN60204-1
• IEC/EN60598-1
• IEC/EN61010-1
• IEC/EN61187
• IEC/EN61335-1
• IEC/EN61439-1
• IEC/EN61439-2
• IEC/EN61557-1
• IEC/EN61557-13
• IEC/EN61557-14
• IEC/EN61557-2
• IEC/EN61557-3
• IEC/EN61557-4
• IEC/EN61557-6
• IEC/EN61557-7
• LVD 2014/35/EU
• MARCATURA CE
• UNE20460
