Com-Power LI-125C

Rete di Stabilizzazione dell’Impedenza di Linea (LISN) LI-125C, 150 kHz - 30 MHz

La LISN LI-125C fornisce la piattaforma di misurazione necessaria per eseguire test di conformità delle emissioni condotti su linee elettriche come richiesto dalla maggior parte degli standard mondiali per i prodotti commerciali. Inoltrr è conforme sia a CISPR 16-1-2 che a ANSI C63.4. Il LISN fornisce un'impedenza stabile definita e isola l'EUT dalle influenze della fonte di alimentazione, fornendo così risultati accurati e ripetibili.

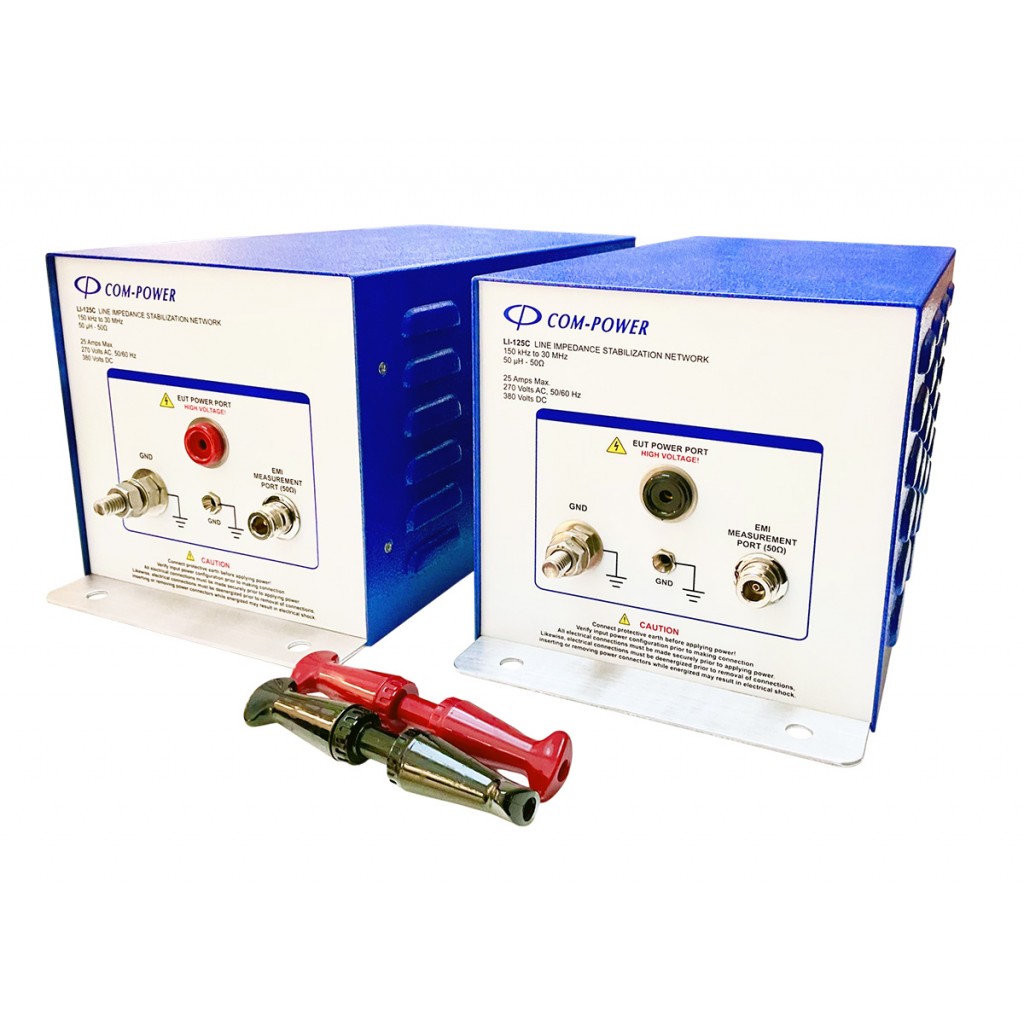

La LI-125C include una coppia di reti a conduttore singolo, alloggiate separatamente, da installare in serie con ciascun conduttore che trasporta corrente in un sistema di alimentazione monofase, bifase o CC. Una seconda coppia LI-125C può essere utilizzata per ospitare sistemi di alimentazione trifase (configurazioni Wye o Delta). La LI-125C è dotata di prese protette SUPERCON® Superior Electric alle porte di rete (ingresso alimentazione) e EUT (uscita alimentazione). Sono inclusi i connettori corrispondenti con codice colore per il collegamento alla rete e il cablaggio EUT. Questo LISN utilizza induttori con nucleo d'aria per prevenire la saturazione e la variazione di permeabilità.

La piastra di montaggio del LI-125C è lasciata non verniciata per facilitare il collegamento a terra nella sua installazione, che è essenziale a causa dell'elevata corrente di dispersione.

CARATTERISTICHE

• Applicazione: Power Line ha condotto test sulle emissioni

• Gamma di frequenza: 150 KHz - 30 MHz

• Connettore RF: 50 Ohm di tipo N (femmina)

• Corrente nominale: 25 Ampere AC, 17 Ampere DC

• Tensione nominale: 270 V CA (da linea a terra), 380 V CC

• Induttori: 50 microhenry (air-core)

• Connessioni di rete e EUT: prese protette SUPERCON elettriche di qualità superiore

• Dimensioni (ogni rete): 13 x 7 x 7 pollici / 33 x 17,7 x 17,7 cm

• Peso (ogni rete): 6 libbre. / 2,7 kg

• Perdita di inserzione: <0,5 dB (150 kHz - 30 MHz)

• Isolamento:> 40 dB (150 kHz - 30 MHz)
