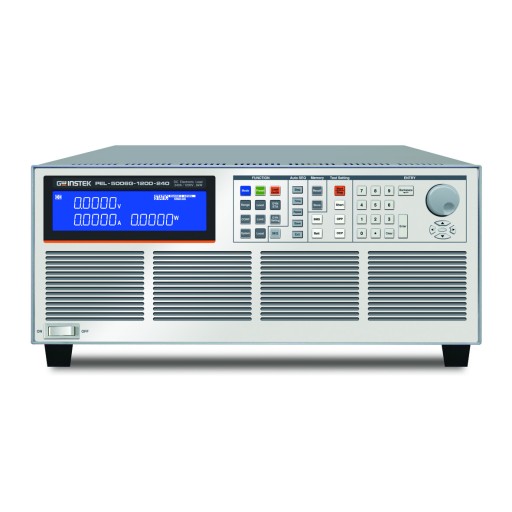

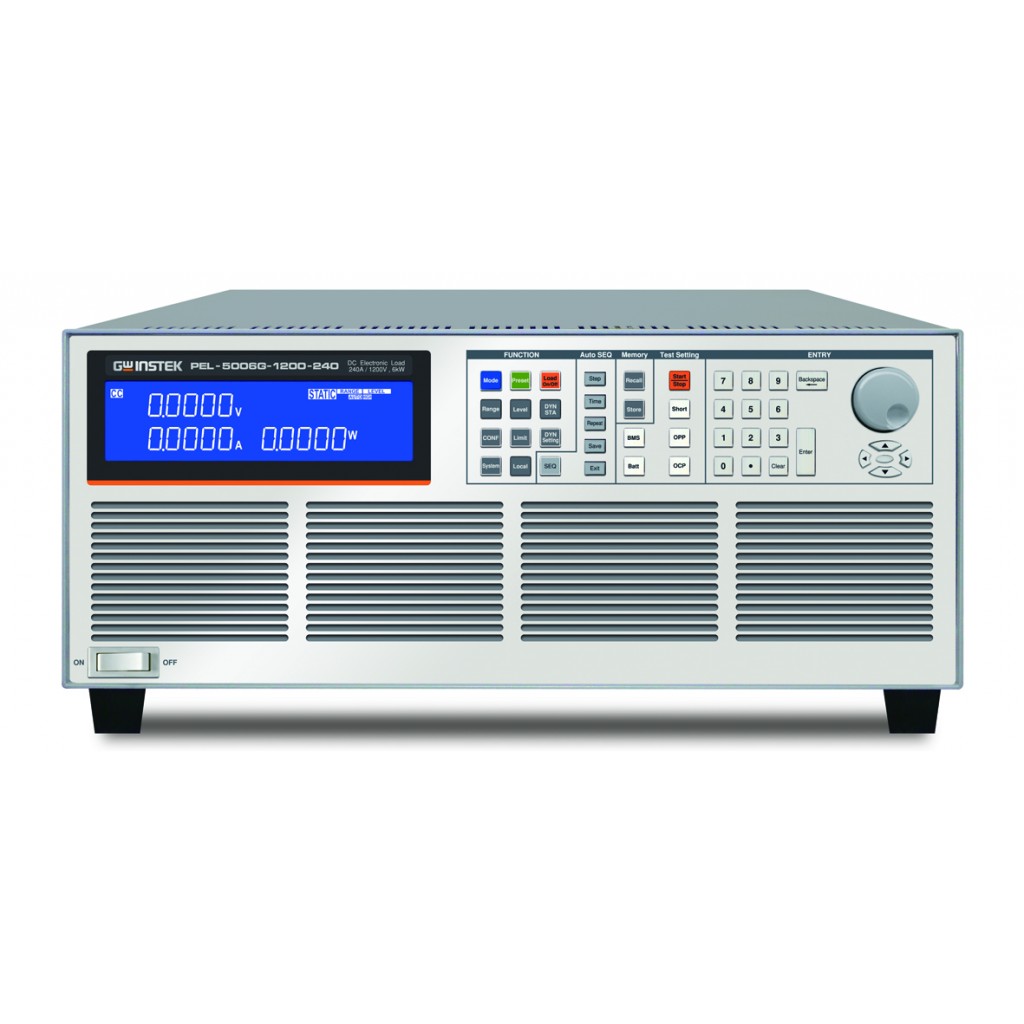

GW Instek PEL-5006G-1200-240

Carico elettronico DC di elevata potenza 6000W, 1200V, 240A

BROCHURE     DATASHEET      USER MANUAL

Il carico elettronico a canale singolo della serie GW Instek PEL-5000G fornisce modelli da 150 V/ 600 V/ 1200 V nel range di potenza di 4 kW~6 kW. PEL-5000G ha un totale di 9 modelli caratterizzati da diverse combinazioni di potenza, tensione e corrente. Può testare e verificare le specifiche di batterie, caricabatterie/stazioni di ricarica per veicoli elettrici e batterie per veicoli elettrici. PEL-5000G supporta la connessione parallela per le stesse specifiche di tensione e diversi modelli di alimentazione. PEL-5000G può supportare fino a 8 unità collegate in parallelo per fornire una potenza massima di 48 kW.

Per lo scenario di test del caricabatteria, PEL-5000G fornisce specificamente quattro modalità di scarica della batteria, ovvero modalità di test CV+limite di corrente, modalità di test CV+limite di potenza, modalità CC e modalità CP. Gli utenti possono scegliere una modalità di test adatta in base ai requisiti del test.

Per la funzione di scaricamento della batteria, gli utenti possono impostare la tensione di interruzione della scarica, il tempo di scarica o la capacità di scarica (Ah) in modalità CC o CP per soddisfare i requisiti di test della batteria.

Per soddisfare i requisiti di verifica di diversi DUT, PEL-5000G offre una varietà di funzioni di test, modalità di test di corrente di picco, OCP automatizzato, funzioni di test OPP e 150 set di funzioni di memorizzazione dei parametri. Il modello da 1200 V del PEL-5000G non solo fornisce la piena potenza in uscita a 1000 V, ma fornisce anche il 60% di potenza in uscita a 1200 V, che è superiore alla potenza in uscita del 50% di altri produttori di carichi elettronici simili.

Le batterie o i caricabatterie ad alta tensione collegati direttamente al carico elettronico possono causare danni al carico elettronico. PEL-5000G è dotato di un avviatore lento integrato, che non solo protegge il carico CC, ma consente anche di risparmiare sui costi di installazione dell'utente e sui tempi di impostazione per la misurazione sui modelli da 600 V/1200 V.

Le interfacce di comunicazione supportate da PEL-5000G includono GPIB, RS232, USB e LAN
