Prodotto di Com-Power con codice CDN-T4E,
in vendita online nuovo ed usato e con possibilità di noleggio

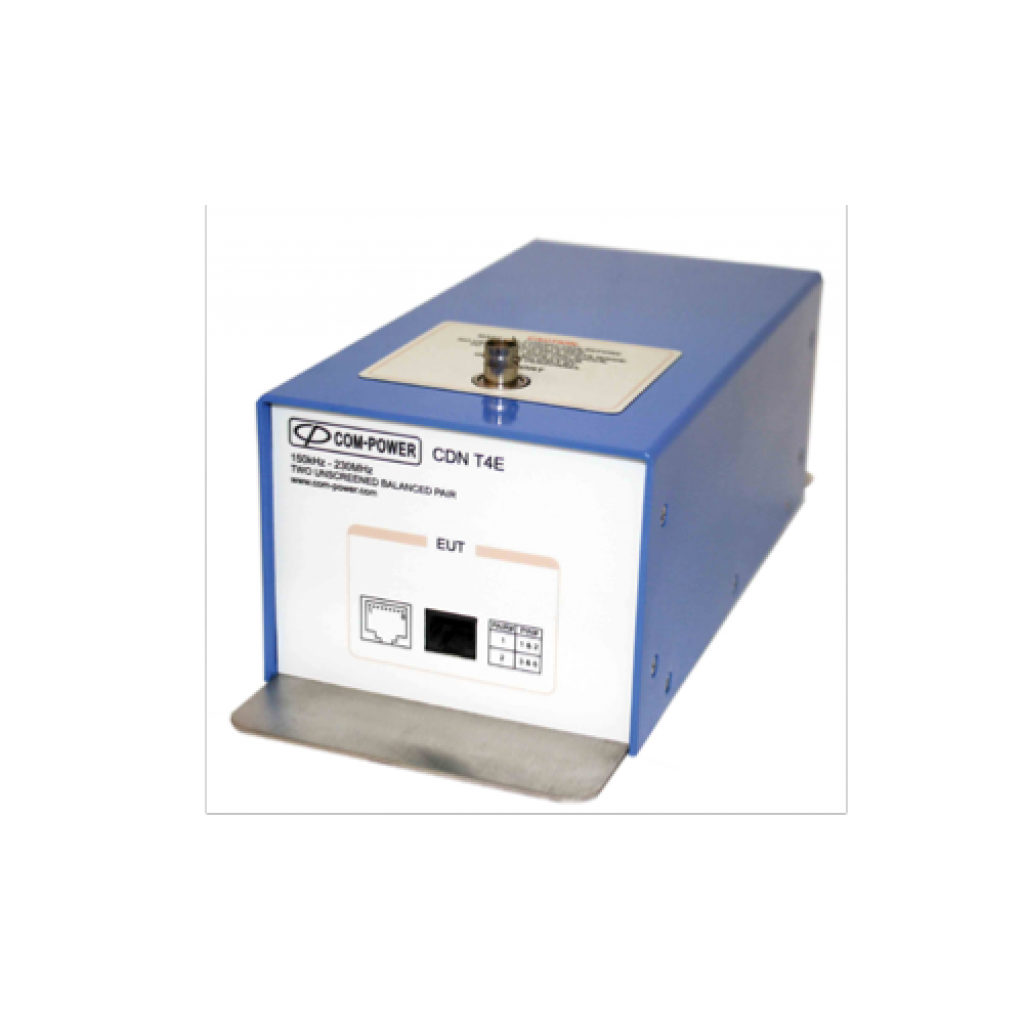

Com-Power CDN-T4E


Due coppie bilanciate non schermate per telecomunicazioni come Ethernet richiederebbero CDN-T4E per l'immunità condotta secondo IEC / EN 61000-4-6. Dispone di connettori RJ45 per la connessione EUT e AE. Il CDN-T4E può gestire fino a 2 Amp di corrente. La porta di accoppiamento del segnale di disturbo RF è BNC femmina. Può gestire fino a 40 V di tensione di ingresso RF. La superficie inferiore del CDN non è verniciata per una messa a terra facile ed efficace. Questa rete di disaccoppiamento CDN-T4E è calibrata individualmente ed è pienamente conforme ai requisiti contenuti nelle norme IEC 61000-4-6 e CISPR 16-1-2 per i test EMC.


  • Standard di prova conformi: IEC / EN 61000-4-6
  • Applicazione: due coppie bilanciate non schermate
  • Gamma di frequenza: da 150 kHz a 230 MHz
  • Tensione di ingresso RF: 40 V (max)
  • Connettore di ingresso RF: 50 Ω BNC (femmina)
  • Tensione nominale: 124 V CA / 125 V CC (da linea a terra)
  • Valutazione corrente: 2 Amp (max)
  • Connessioni AE e EUT: RJ 45
  • Impedenza di modo comune:
  • 150 kHz - 26 MHz: 150Ω ± 20Ω
  • 26 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
  • 80 MHz - 230 MHz: 150 Ω + 60 Ω / - 60 Ω
  • Fattore di divisione della tensione: 9,5 dB +4 / -1
  • Disaccoppiamento dei disturbi di modo comune:
  • 150 KHz ≥ 45 dB (RF / AE)
  • 500 KHz ≥ 50 dB (RF / AE)
  • 230 MHz ≥ 50 dB (RF / AE)
  • Dimensioni: 8,5 x 4,5 x 3,5 pollici o 21,5 x 11,4 x 8,8 cm
  • Peso: 5 libbre. o 2,3 kg
  • Accessori disponibili da Com-Power per l'impostazione dei livelli di test e l'esecuzione del test:
  • Adattatori di cortocircuito ADA-T4 / T8
  • ADA-515-2 Adattatori da 150 Ω a 50 Ω
  • Terminatore TEP-050 50 Ω
  • Attenuatore di potenza ATTN-6-100W
  • Accoppiatore direzionale DCU-300-100W
  • Amplificatori di potenza serie ASC
Informazioni sul prodotto
Brand Com-Power
Range frequenza (GHz) 150 kHz- 230 MHz
Stato Nuovo
Noleggio Prodotto disponibile anche in noleggio
