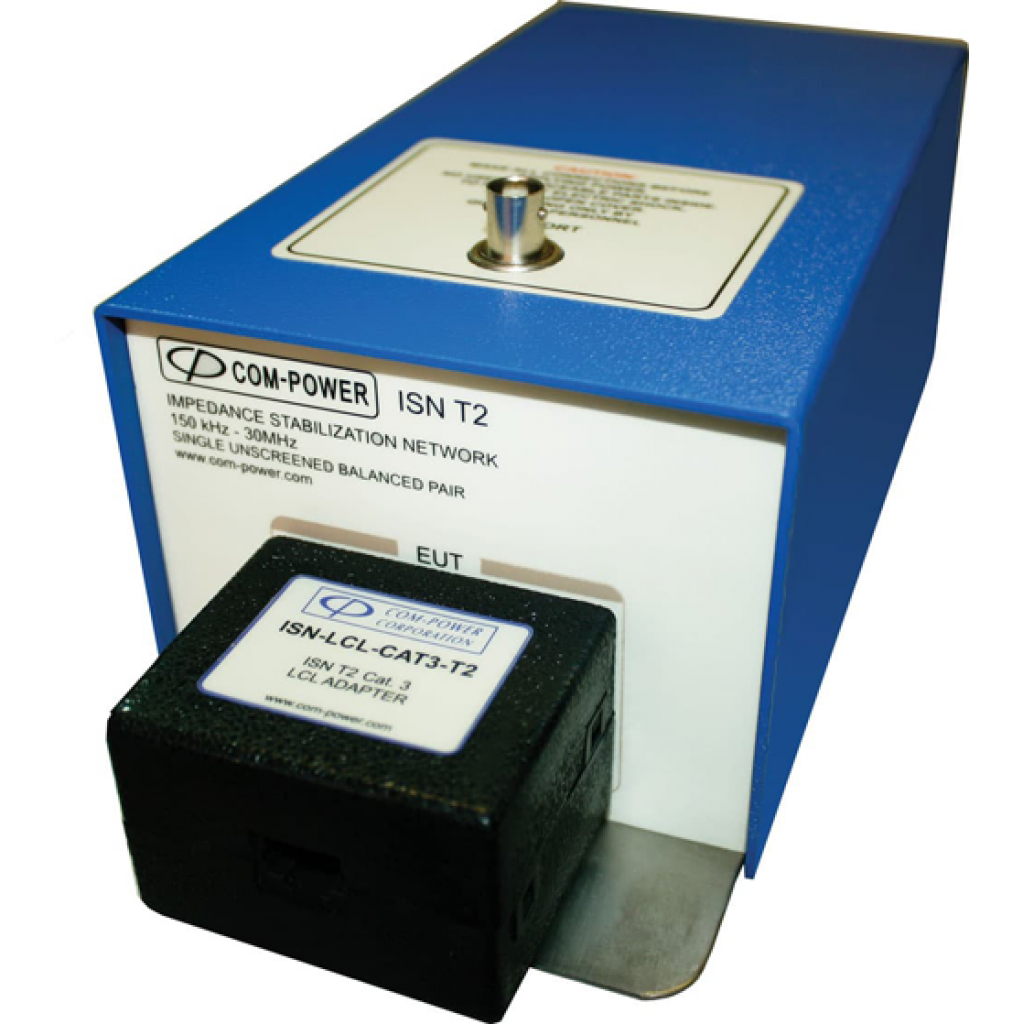

Com-Power ISN-T2

Rete di Stabilizzazione d’Impedenza per Linee ISN-T2

L’ISN-T2 è una rete di stabilizzazione d’impedenza (ISN – Impedance Stabilization Network) progettata per la misura delle emissioni condotte in modo comune su linee di telecomunicazione bilanciate non schermate. Conforme ai requisiti delle normative EN 55022 (CISPR 22) e CISPR 16-1-2, fornisce un’impedenza comune definita di 150 Ω, garantendo misure ripetibili e affidabili delle tensioni di disturbo generate dall’EUT.

Progettato per applicazioni telecom e reti cablate Cat. 3 e Cat. 5, l’ISN-T2 consente di effettuare prove EMC su modem xDSL, sistemi telefonici analogici, citofoni e altre interfacce telecom a doppino bilanciato. Grazie alla larghezza di banda del segnale utile fino a 100 MHz, permette il normale funzionamento del collegamento durante le misure senza alterare le prestazioni della linea.

Ogni unità viene calibrata individualmente e può essere utilizzata insieme a ricevitori EMI e analizzatori di spettro per verifiche di conformità e attività di pre-compliance.

CARATTERISTICHE

• Per misure di disturbo su una singola coppia bilanciata non schermata

• Fornito con Cat. 3 e Cat. 5 adattatori LCL

• Schema del circuito secondo la figura D.1 della EN 55022: 2010 + AC: 2011 (CISPR 22: 2008, Edizione 6.0)

• Soddisfa i requisiti applicabili di EN 55022: 2010 + AC: 2011 (CISPR 22: 2008, Edizione 6.0) e CISPR 16-1-2: 2014, Edizione 2.0

• Specifiche: EN 55022 (CISPR 22), CISPR 16-1-2

• Parametri di linea: (1) coppia bilanciata non schermata

• Tensione nominale (porta EUT / AE): 50 VDC / 32 VAC (da linea a terra a 50/60 Hz)

• Corrente nominale (porta EUT / AE): 800 mA (per linea), 1,6 A (per coppia)

• Larghezza di banda di trasmissione (segnale desiderato): 100 MHz

• Impedenza / fase (da 150 kHz a 30 MHz): 150O
