Com-Power LI-400C

Rete di Stabilizzazione dell’Impedenza di Linea (LISN) LI-400C, 10 kHz - 10 MHz, 25 A

La rete di stabilizzazione dell'impedenza di linea LI-400C fornisce la piattaforma di misurazione necessaria per eseguire test di conformità delle emissioni condotti su linee elettriche come richiesto dalla maggior parte degli standard mondiali per i prodotti commerciali. Il LI-400C è conforme a MIL-STD 461.

Il LISN fornisce un'impedenza stabile definita e isola l'EUT dalle influenze della fonte di alimentazione, fornendo così risultati accurati e ripetibili. Il LI-400C include una coppia di reti a conduttore singolo, alloggiate separatamente, da installare in serie con ciascun conduttore che trasporta corrente in un sistema di alimentazione monofase, bifase o CC. Una seconda coppia LI-400C può essere utilizzata per ospitare sistemi di alimentazione trifase (configurazioni Wye o Delta).

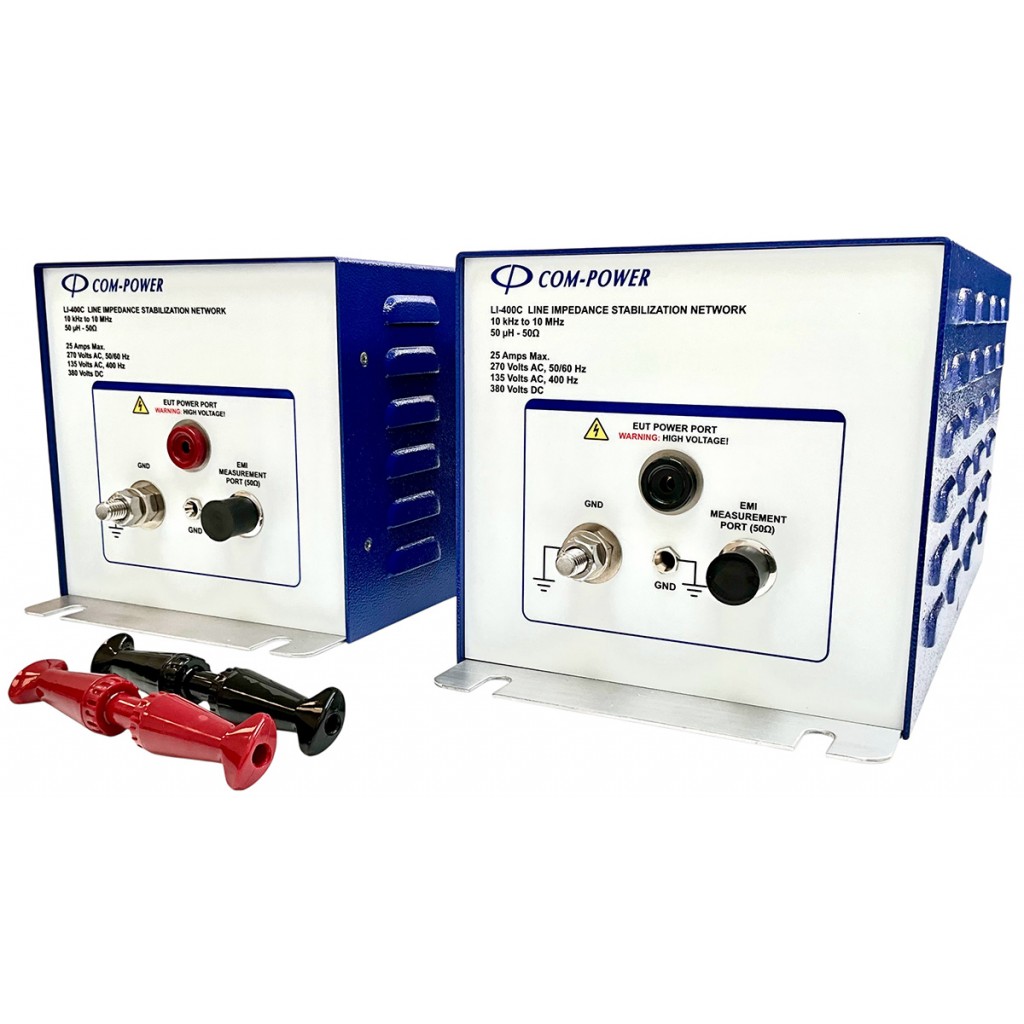

Il LI-400C è dotato di prese protette SUPERCON® Superior Electric alle porte di rete (ingresso alimentazione) e EUT (uscita alimentazione). Sono inclusi i connettori corrispondenti con codice colore per il collegamento alla rete e il cablaggio EUT. Questo LISN utilizza induttori con nucleo d'aria per prevenire la saturazione e la variazione di permeabilità. La piastra di montaggio del LI-400C è lasciata non verniciata per facilitare il collegamento a terra nella sua installazione, che è essenziale a causa dell'elevata corrente di dispersione.

CARATTERISTICHE

• Gamma di frequenza: da 10 kHz a 10 MHz

• Conformità: a MIL-STD 461

• Induttori: "Air-core" per prevenire la saturazione

• Calibrazione: individuale, inclusa

• Garanzia: tre anni
