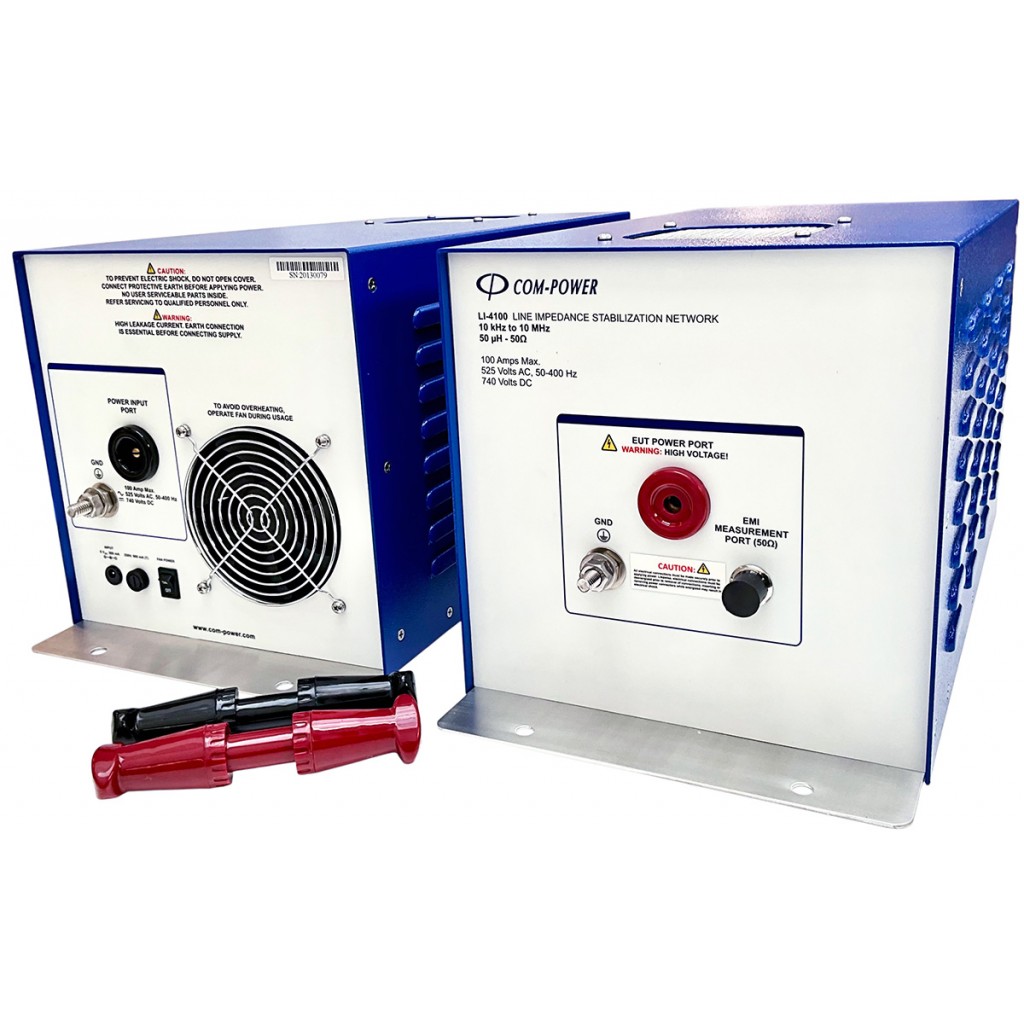

Com-Power LI-4100

Rete di Stabilizzazione dell’Impedenza di Linea (LISN) LI-4100, 10 kHz - 10 MHz, 100 A

La LISN LI-125C fornisce la piattaforma di misurazione necessaria per eseguire test di conformità delle emissioni condotti su linee elettriche come richiesto dalla maggior parte degli standard mondiali per i prodotti commerciali. Inoltrr è conforme sia a CISPR 16-1-2 che a ANSI C63.4. Il LISN fornisce un'impedenza stabile definita e isola l'EUT dalle influenze della fonte di alimentazione, fornendo così risultati accurati e ripetibili.

La LI-125C include una coppia di reti a conduttore singolo, alloggiate separatamente, da installare in serie con ciascun conduttore che trasporta corrente in un sistema di alimentazione monofase, bifase o CC. Una seconda coppia LI-125C può essere utilizzata per ospitare sistemi di alimentazione trifase (configurazioni Wye o Delta). La LI-125C è dotata di prese protette SUPERCON® Superior Electric alle porte di rete (ingresso alimentazione) e EUT (uscita alimentazione). Sono inclusi i connettori corrispondenti con codice colore per il collegamento alla rete e il cablaggio EUT. Questo LISN utilizza induttori con nucleo d'aria per prevenire la saturazione e la variazione di permeabilità.

La piastra di montaggio del LI-125C è lasciata non verniciata per facilitare il collegamento a terra nella sua installazione, che è essenziale a causa dell'elevata corrente di dispersione.

CARATTERISTICHE

• Gamma di frequenza: 10 KHz - 10 MHz

• Conformità: MIL-STD-461 (CE102)

• Induttori: air-core (50 µH)

• Corrente nominale: 100 A AC (raffreddamento forzato)

• Tensione nominale: 525 VAC / 270 VAC (400 Hz) / 135 VAC (800 Hz) / 600 VDC

• Impedenza stabile per test EMC

• Connettore RF: tipo N (femmina) 50Ω

• Connessioni: SUPERCON® shrouded sockets (mains e EUT)

• Calibrazione: individuale, inclusa (MIL-STD-461F)

• Garanzia: 3 anni
