Copper Mountain A2202-Fx

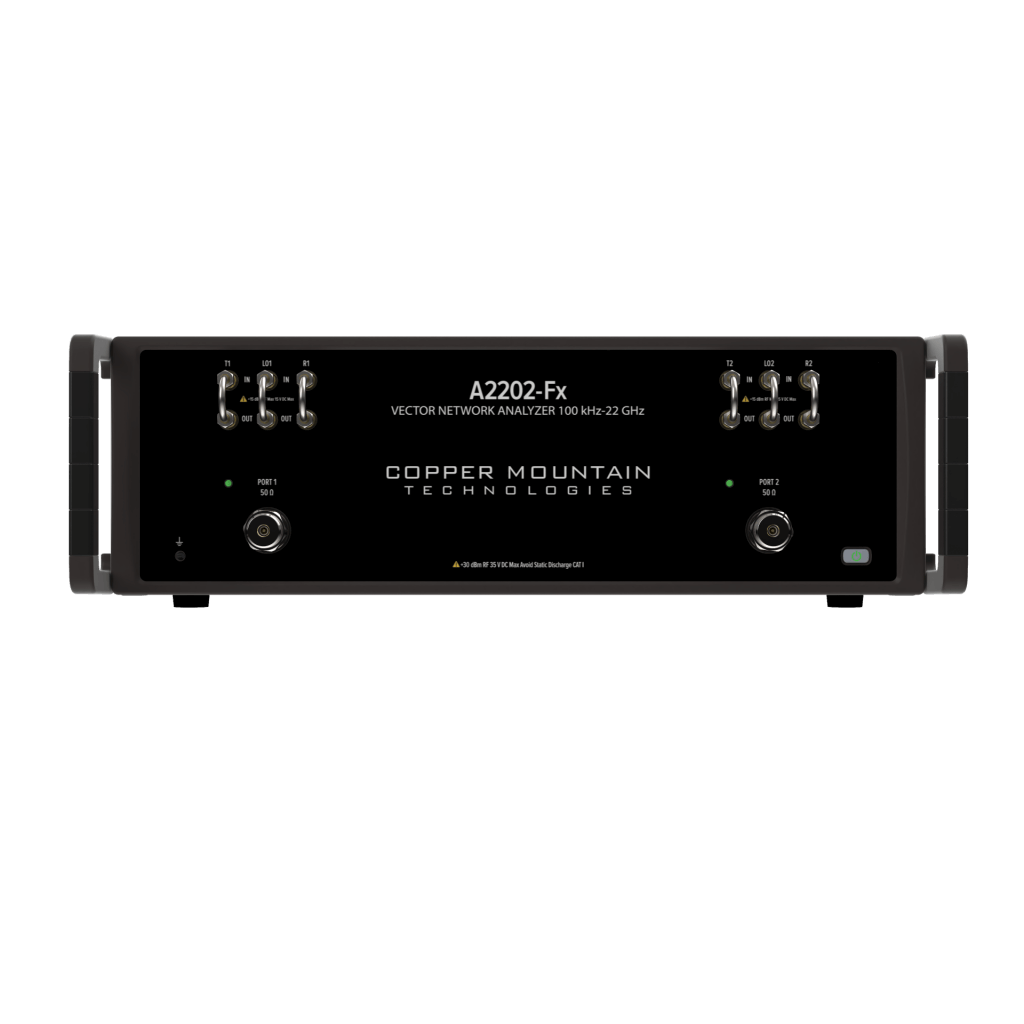

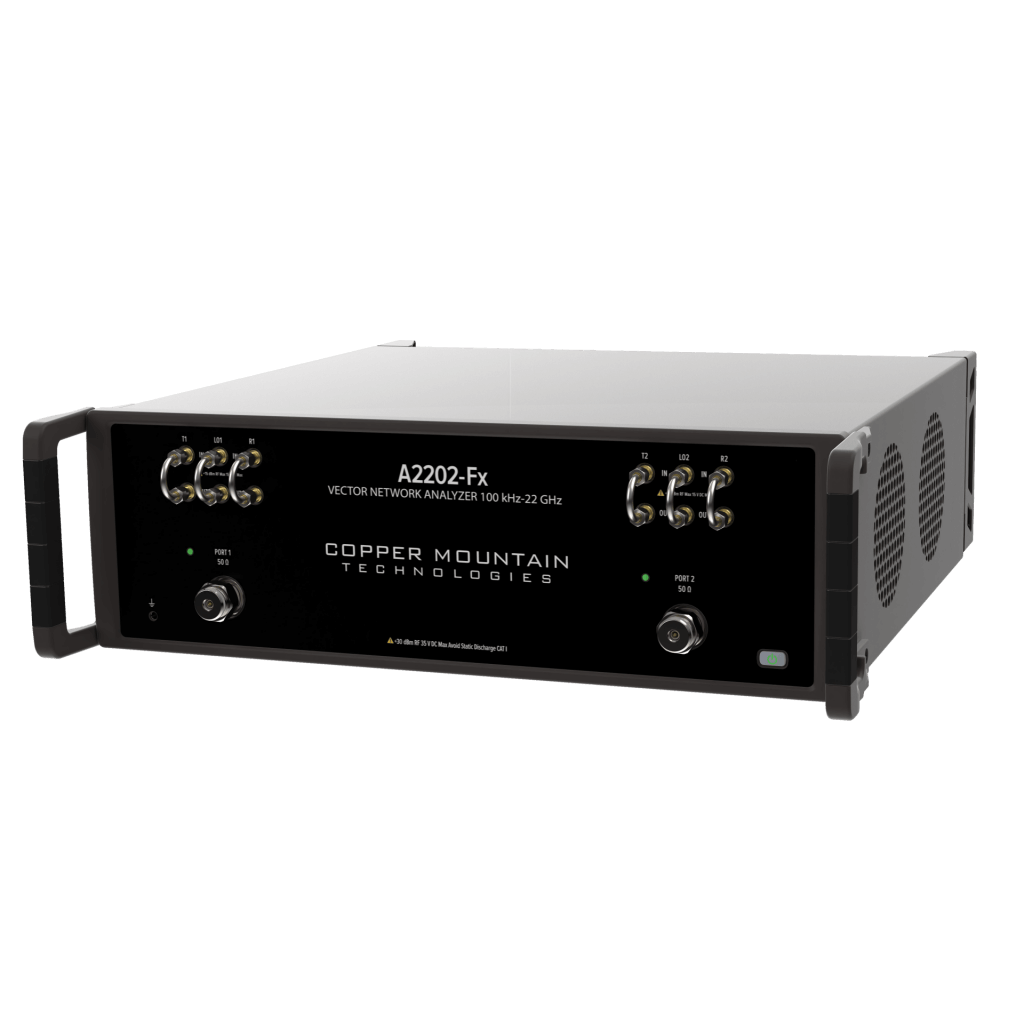

Analizzatore di rete vettoriale Copper Mountain A2202-Fx a 2 porte, 100 kHz - 22 GHz

A2202-Fx è un analizzatore di rete vettoriale a 2 porte con frequenza 100 kHz - 22 GHz. Offre prestazioni elevate sia in termini di precisione che di velocità con un tempo minimo di 12 µs per punto e un range dinamico fino a 130 dB. Rappresenta il diretto successore del modello C4220, con una maggiore banda di frequenza e una potenza di uscita fino a +15 dBm.

CARATTERISTICHE

• Frequenza di 100 kHz - 22 GHz

• Test set parametri S

• Potenza della sorgente fino a +15 dBm

• Range dinamico fino a 130 dB

• Velocità di misura fino a 12 µs/punto

• Compatibile con moduli di estensione di frequenza

Il VNA A2202-Fx è ideale per attività di progettazione, sviluppo, verifica e produzione di componenti, dispositivi e sistemi RF, offrendo un eccellente rapporto prezzo/prestazioni per misure di parametri S fino a 22 GHz, senza il costo elevato degli strumenti da laboratorio completi tradizionali.

La compatibilità con moduli di estensione di frequenza lo rende uno strumento “anchor” per l’utilizzo con extender CMT, consentendo misure precise in banda millimetrica con un’elevata flessibilità di configurazione.

Include un modulo di misura RF e il software S2 VNA per PC Windows, laptop, tablet o computer embedded x86, con collegamento all’hardware di misura tramite interfaccia USB. Il software S2 può essere installato su più computer, rendendo semplice e sicuro l’utilizzo condiviso dell’analizzatore di rete vettoriale.

Il sistema viene fornito con certificato di calibrazione di fabbrica. È disponibile, come opzione, il certificato di calibrazione tracciabile accreditato ISO17025/Z540-1 con dati di incertezza, da specificare in fase d’ordine.

Il A2202-D include funzionalità software avanzate presenti nei VNA CMT:

• Sweep lineari/logaritmici con diversi formati di traccia

• Sweep di potenza

• Dominio del tempo e Gating

• Simulazione di fixture (embedding/de-embedding)

• Marker con strumenti di ricerca e calcoli sui marker

• Programmazione automatizzata dei test in LabView, Python, MATLAB, .NET, ecc.

Le principali applicazioni includono la produzione di componenti RF, misure con moduli di estensione di frequenza, la caratterizzazione di filtri, amplificatori e antenne, configurazioni di misura avanzate, l’analisi di interconnessioni ad alta velocità, oltre all’integrazione in sistemi di test automatici per ambienti industriali.
