Copper Mountain SN0914

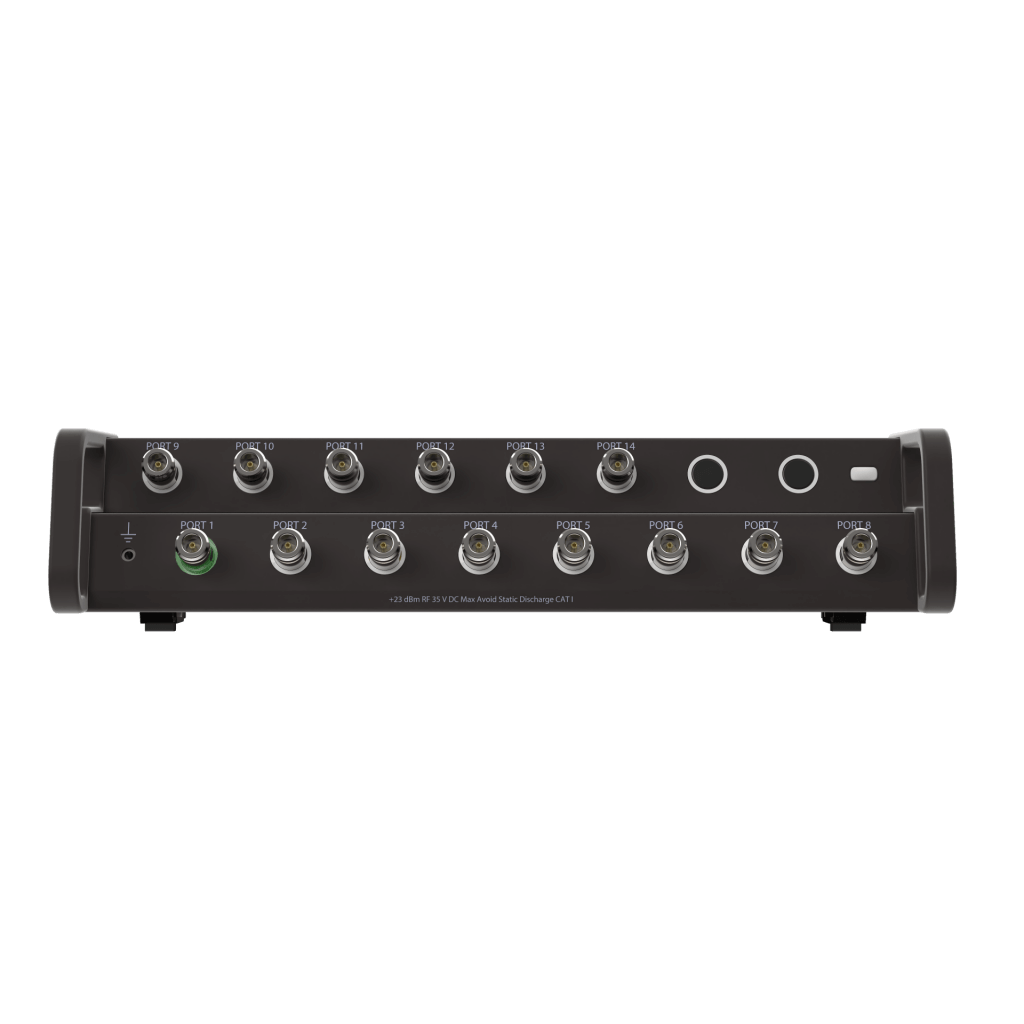

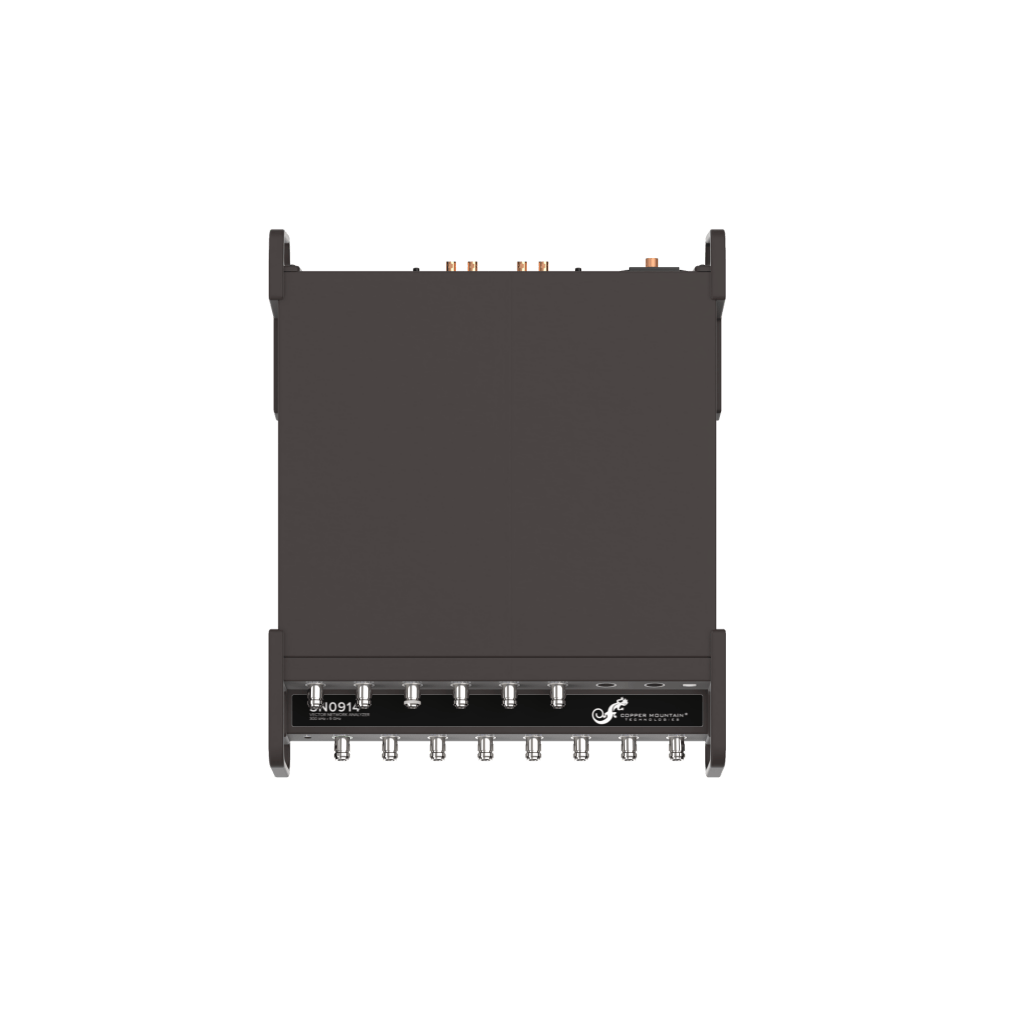

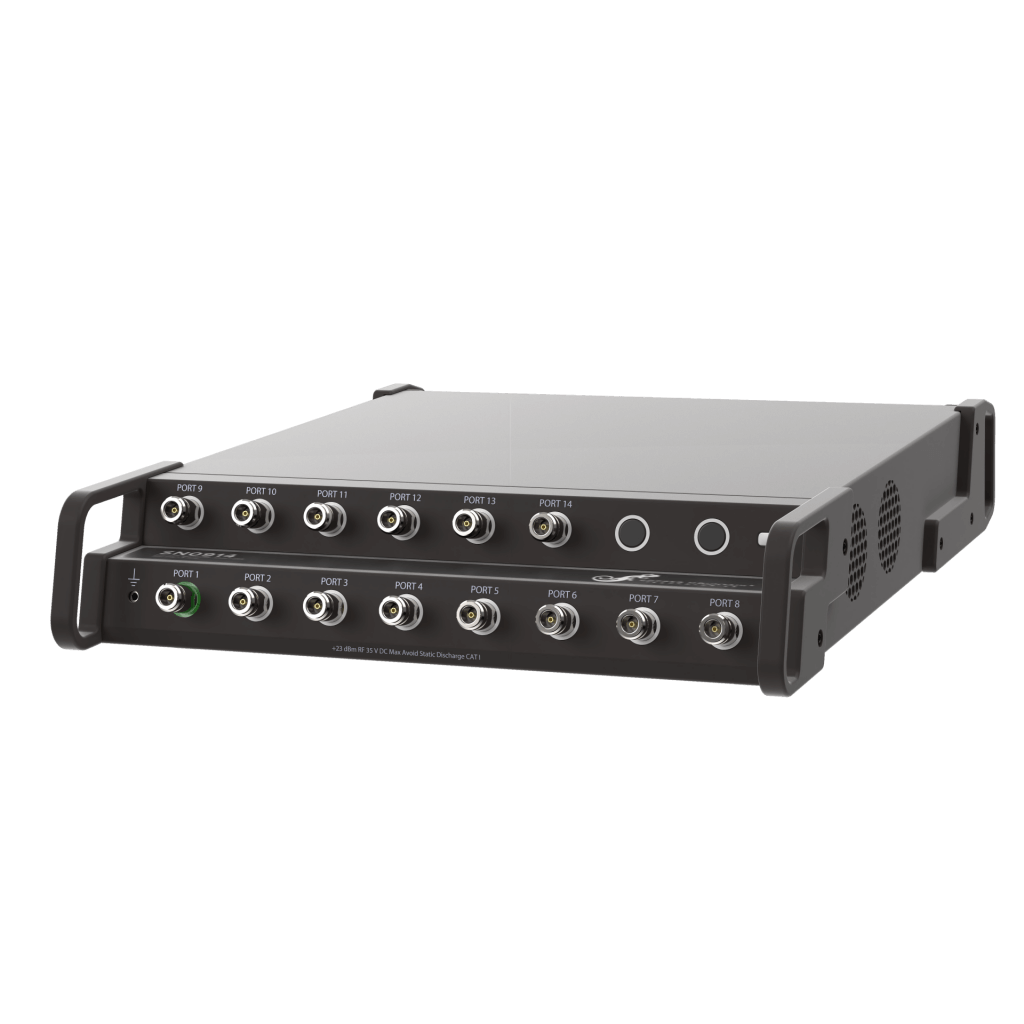

Analizzatore di rete vettoriale SN0914 a 14 porte, frequenza 9 GHz

L'analizzatore di rete vettoriale SN0914 è una soluzione multiporta versatile e dal prezzo competitivo, con eccellente gamma dinamica e alta velocità di misura. Sono disponibili anche modelli aggiuntivi nelle configurazioni a 6, 8, 10, 12 e 16 porte.

Gli SN0914 VNA rappresentano un’estensione naturale della famiglia Compact VNA, consentendo di gestire l’intera complessità delle misurazioni VNA, un processo di calibrazione semplificato e tempi di test ridotti. L’hardware SN0914 può essere installato in un rack da 19” e utilizza connettori di porta robusti e durevoli, con posizionamento ergonomico per facilitare il collegamento dei cavi. SN0914 è dotato del software di nuova generazione di CMT, che offre un’interfaccia utente intuitiva e moderna, compatibile con sistemi operativi Linux e Windows.

I VNA vengono forniti con certificati di calibrazione di fabbrica privi di dati. È disponibile come opzione aggiuntiva il Certificato di Calibrazione Accreditato ISO17025/Z540-1, tracciabile e con indicazione delle incertezze.

Gli SN0914 Multiport VNA sono una soluzione versatile che consente test affidabili e accurati su diversi DUT (Device Under Test): antenne multiporta, circuiti integrati, switch, interconnessioni, assemblaggi di cavi, diplexer, ecc.

Le applicazioni rilevanti includono telecomunicazioni, settore automotive, satellitare, aerospaziale, difesa e molti altri settori che richiedono componenti con ingressi/uscite multipli.

CARATTERISTICHE

• Gamma di frequenza: 300 kHz - 9 GHz

• Gamma di frequenza: da 300 kHz a 9 GHz

• Parametri misurati: Tutti i parametri S

• Tipi di sweep: frequenza lineare, frequenza log, segmento, power sweep

• Range dinamico: 140 dB

• Velocità di misurazione: 25 μs

• Impedenza: 50 Ohm
