Copper Mountain WRxx-OTA-235

mmWave Antenna Test System Copper Mountain WRxx-OTA-235

Questa soluzione completa con camera di misurazione con antenna mmWave over-the-air (OTA) è offerta in collaborazione con MilliBox ed Eravant ed è disponibile per misurazioni in campo lontano di 80 cm in gamme di frequenza fino a 220 GHz. Ogni pacchetto OTA è ancorato al VNA C4209 di CMT e comprende una camera anecoica compatta da banco, un posizionatore d'antenna 3D (Gimbal), un set di moduli estensori di frequenza, un software di misurazione sofisticato ma intuitivo sviluppato da MilliBox e altri accessori necessari per impostare completamente un camera per misure di antenne in campo lontano e sub-THz.

Questa soluzione bundle OTA all-in-one fornisce tutto il necessario per testare con precisione piccole antenne mmWave. Il sistema fornisce una soluzione di test portatile e a basso costo per le misurazioni di antenne con camera anecoica a onde millimetriche e sub-THz. I sistemi OTA di CMT sono ideali per applicazioni di antenne di comunicazione radar, aerospaziali e satellitari per autoveicoli.

Sono disponibili diverse configurazioni di questo pacchetto a seconda dei requisiti di misurazione in campo lontano, della gamma di frequenza desiderata e della funzionalità del gimbal. La combinazione di convenienza e portabilità consentirà a più sistemi in un unico ambiente di laboratorio di consentire agli utenti di testare simultaneamente più antenne.

La fornitura mmWave OTA Bundle include:

• Chamber 3 large Cube, far field = 158 cm

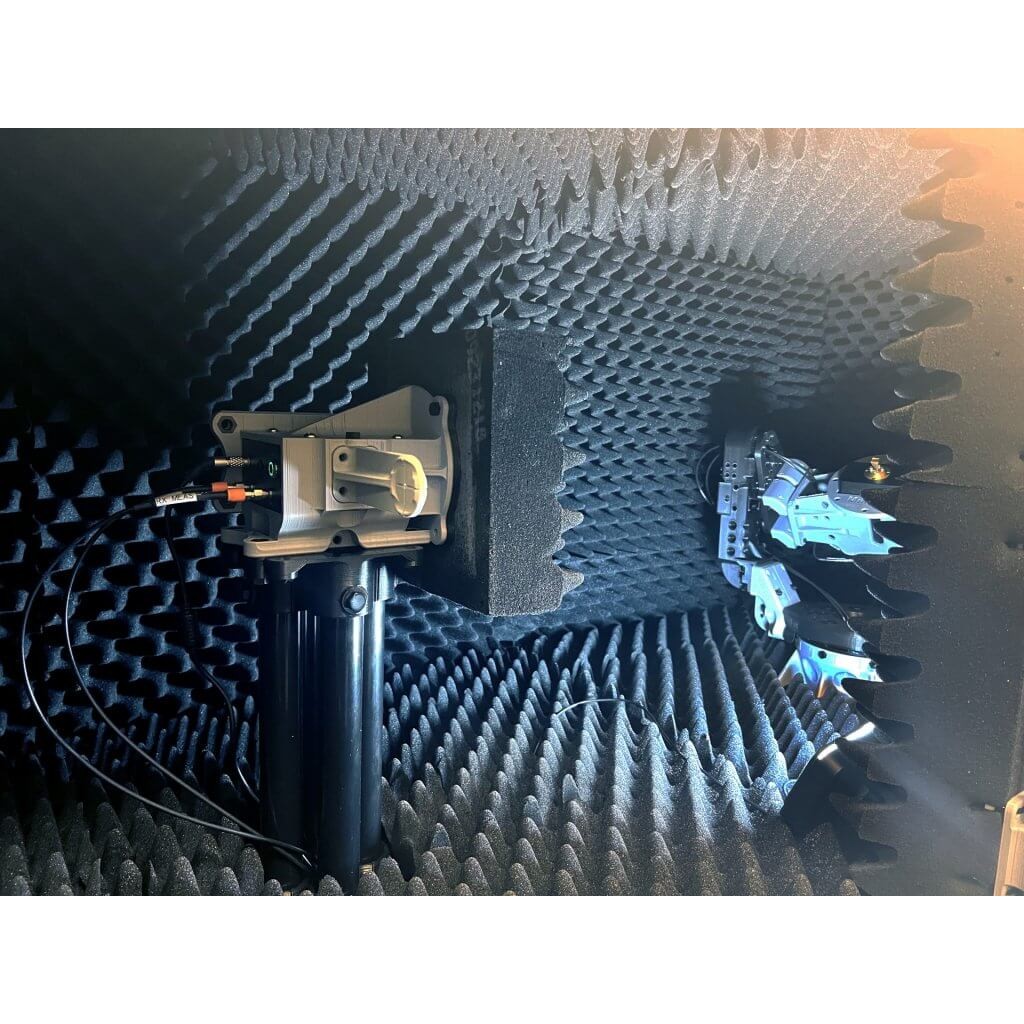

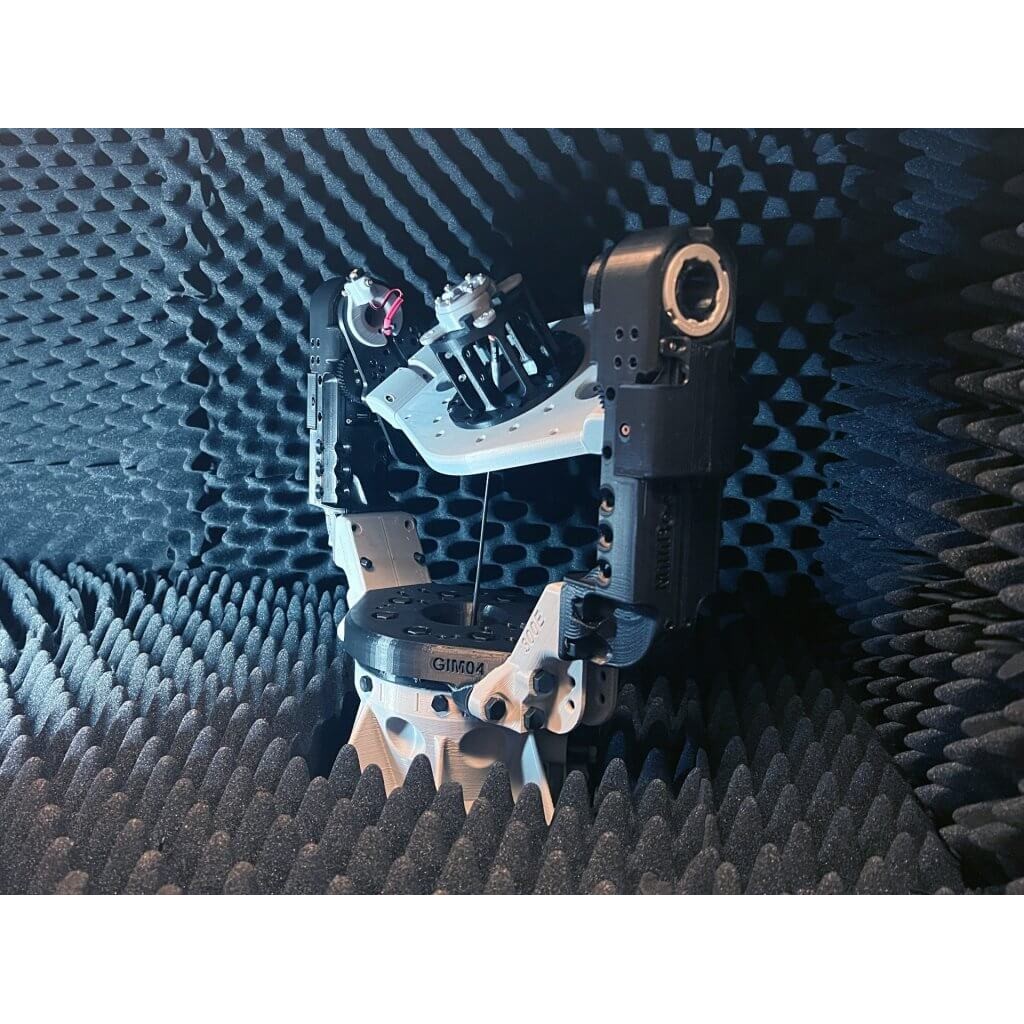

• Posizionatore GIM04-300E

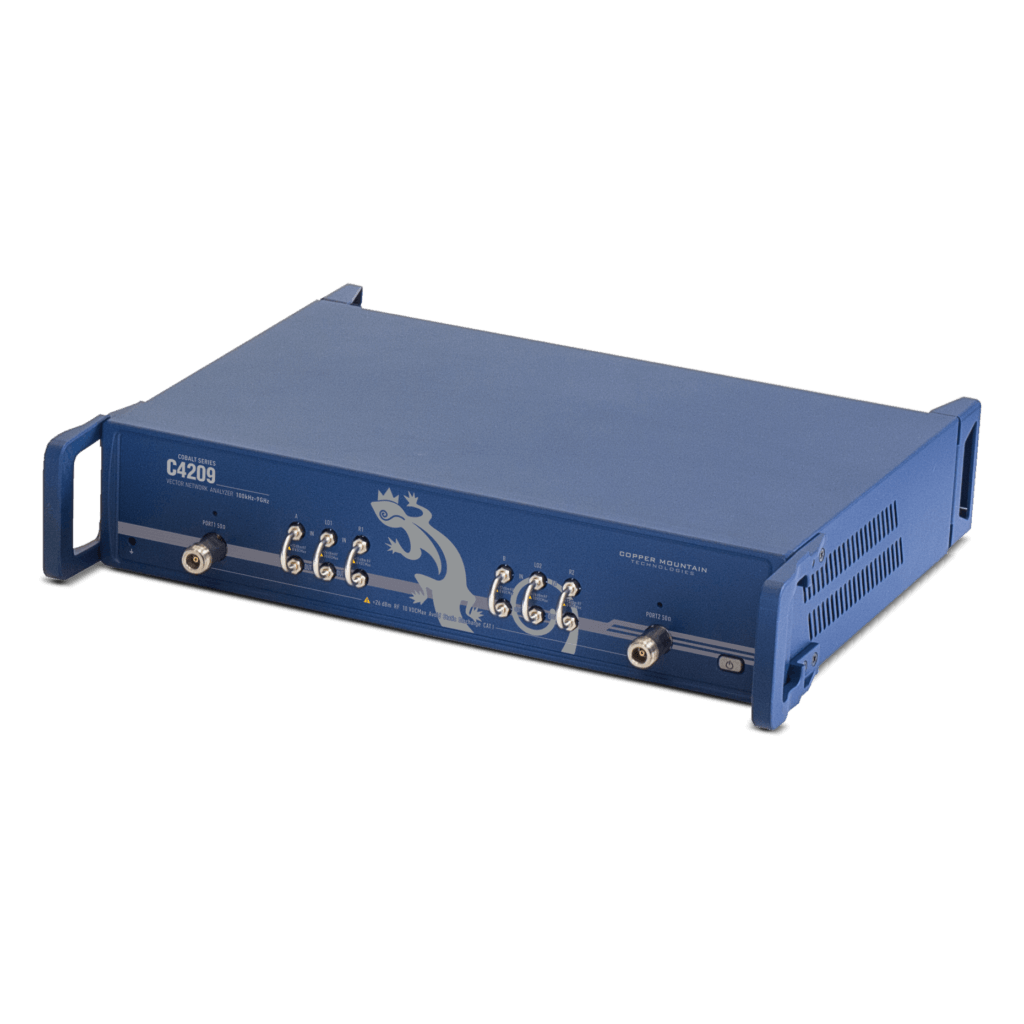

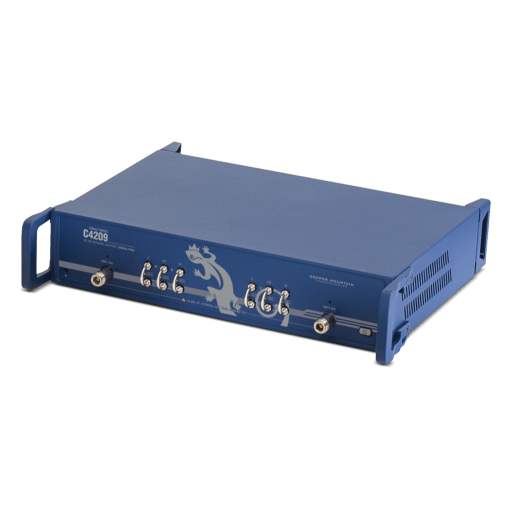

• C4209 Cobalt VNA da 9 GHz

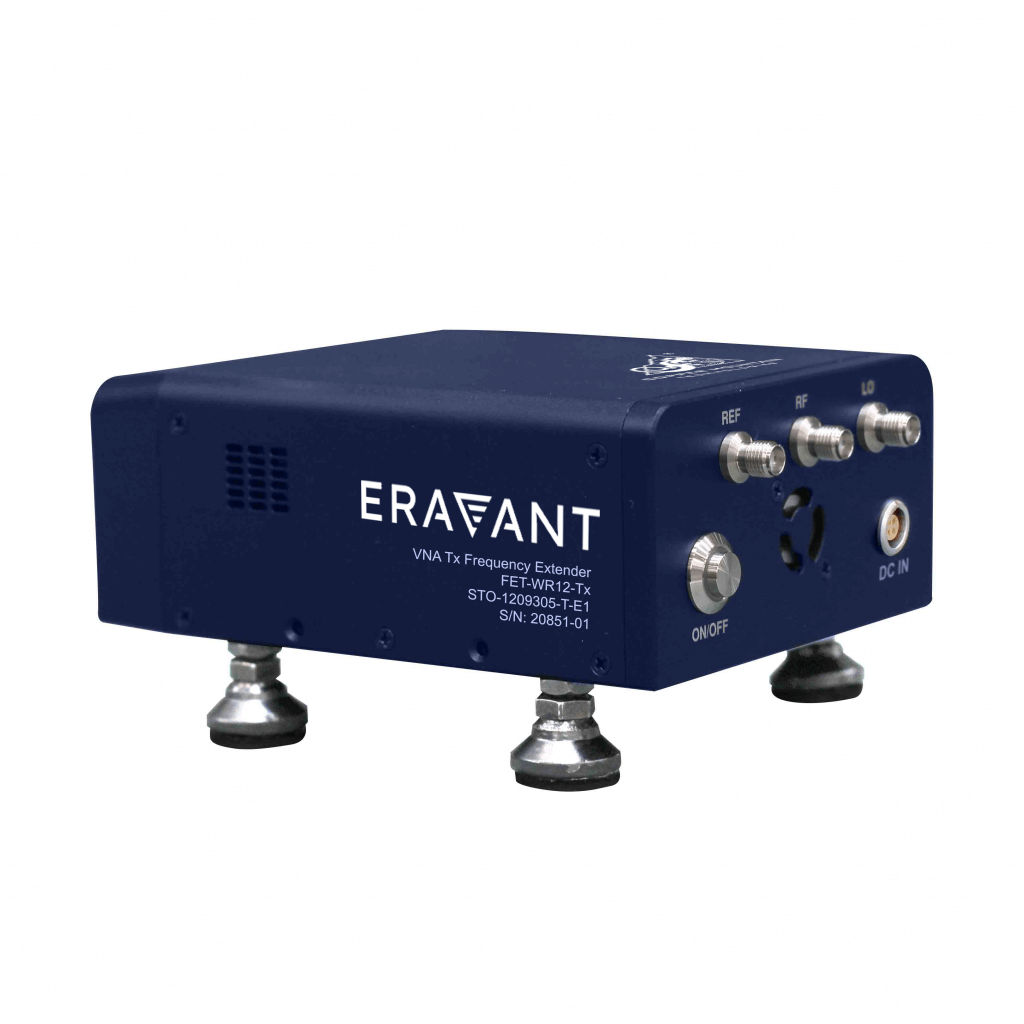

• FET-WRXX-Tx extender

• FET-WRXX-Rx extender

• Alimentatori per VNA ed extenders

• Palo della sonda di estensione dell'altezza corrispondente

• 5 cavi coassiali SMA flessibili per il cablaggio da VNA all'extender

• Software in Python

• Manuale di montaggio e uso

• File di progettazione del montaggio DUT su richiesta

• Accesso a vita al sito di download del software

Il sistema può essere collegato scegliendo tra i 5 extenders Eravant:

• FET-WR-15 Rx/Tx (50-75 GHz)

• FET-WR12 Rx/Tx (60-90 GHz)

• FET-WR10 Rx/Tx (75-110 GHz)

• FET-WR08 Rx/Tx (90-140 GHz)

• FET-WR06 Rx/Tx (110-170 GHz)

• FET-WR05 Rx/Tx (140-220 GHz)
