Siglent SDP6150A

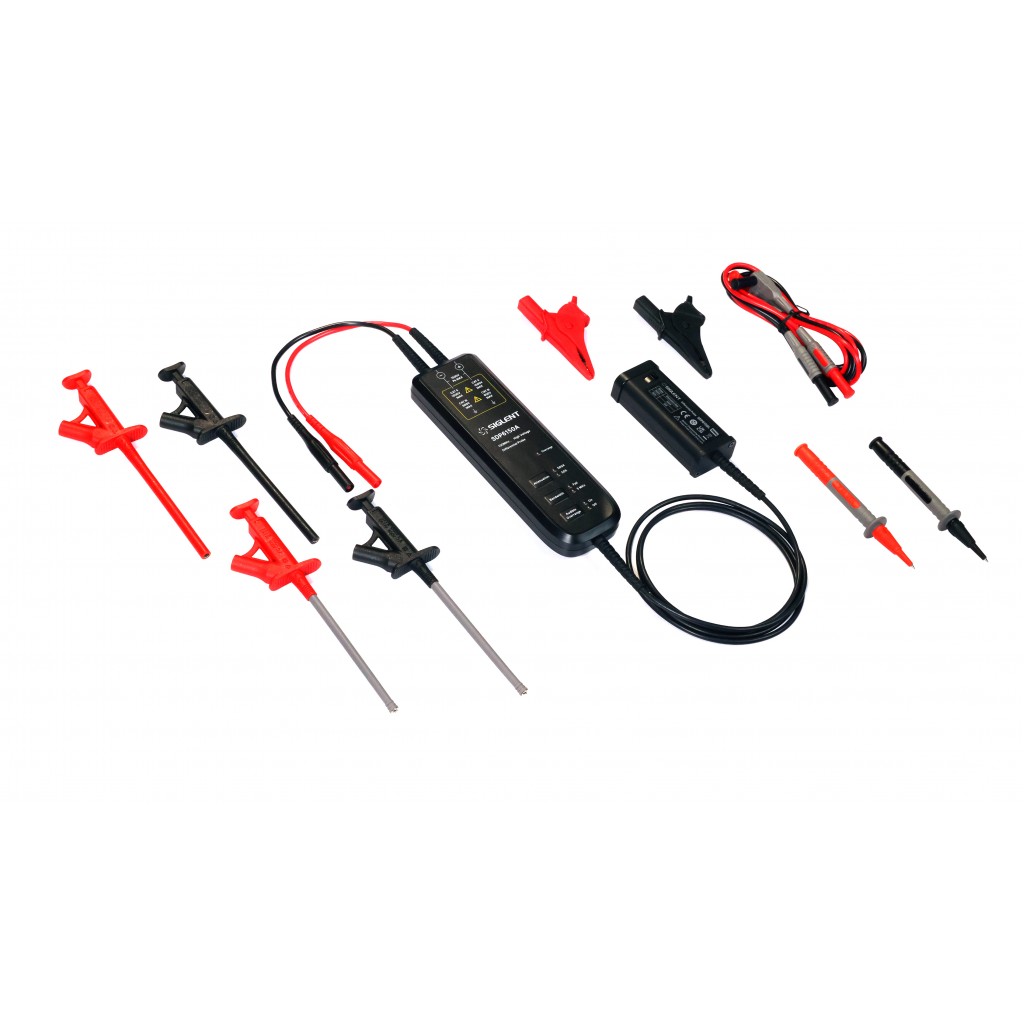

Siglent SDP6150A – Sonda Differenziale ad AltaTensione 100 MHz

La sonda Siglent SDP6150A è una sonda differenziale ad alta tensione progettata per misure precise in applicazioni di elettronica di potenza, sistemi industriali e ambienti ad alto rumore elettromagnetico.

Grazie alla larghezza di banda fino a 100 MHz e alla capacità di misurare tensioni differenziali fino a ±1500 V (DC + picco AC), garantisce elevate prestazioni anche in condizioni di commutazione rapida e segnali ad alta energia.

La sonda offre rapporti di attenuazione selezionabili 50X / 500X, permettendo un’ottimale adattabilità alle diverse condizioni di misura e una maggiore protezione dello strumento di acquisizione.

Progettata per applicazioni professionali di R&D, debug e manutenzione, integra un’elevata reiezione del modo comune (CMRR fino a 80 dB), alta impedenza d’ingresso e bassa capacità parassita, assicurando misure affidabili anche in ambienti elettricamente complessi.

Caratteristiche principali:

• Larghezza di banda: 100 MHz

• Tempo di salita: ≤ 3.5 ns

• Rapporti di attenuazione: 50X / 500X

• Tensione differenziale massima (DC + picco AC): ±1500 V

• Categoria di sicurezza: CAT II 1000 V / CAT III 600 V

• Accuratezza DC: ±2%

• Impedenza d’ingresso: 5 MΩ (single-ended), 10 MΩ (differenziale)

• Capacità d’ingresso: <4 pF (single-ended), <2 pF (differenziale)

• CMRR: 80 dB (DC), 60 dB (100 kHz), 40 dB (1 MHz)

• Rumore tipico: fino a <60 mV (50X)

• Alimentazione: DC 5 V

• Interfaccia: SAPBUS (compatibile con oscilloscopi Siglent)

• Allarme sovraccarico: visivo e acustico

• Limite di banda selezionabile: 5 MHz / Full
