Siglent SSG3032X-IQE Plus

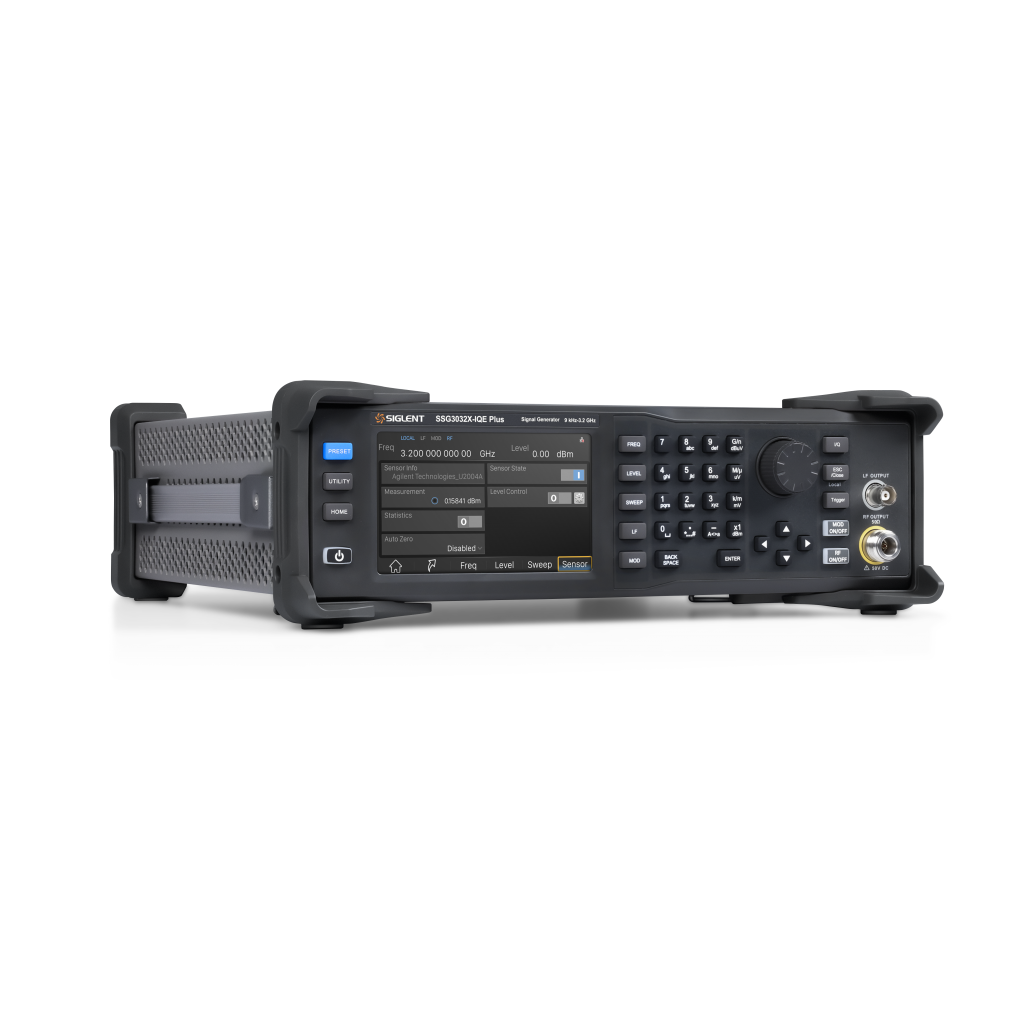

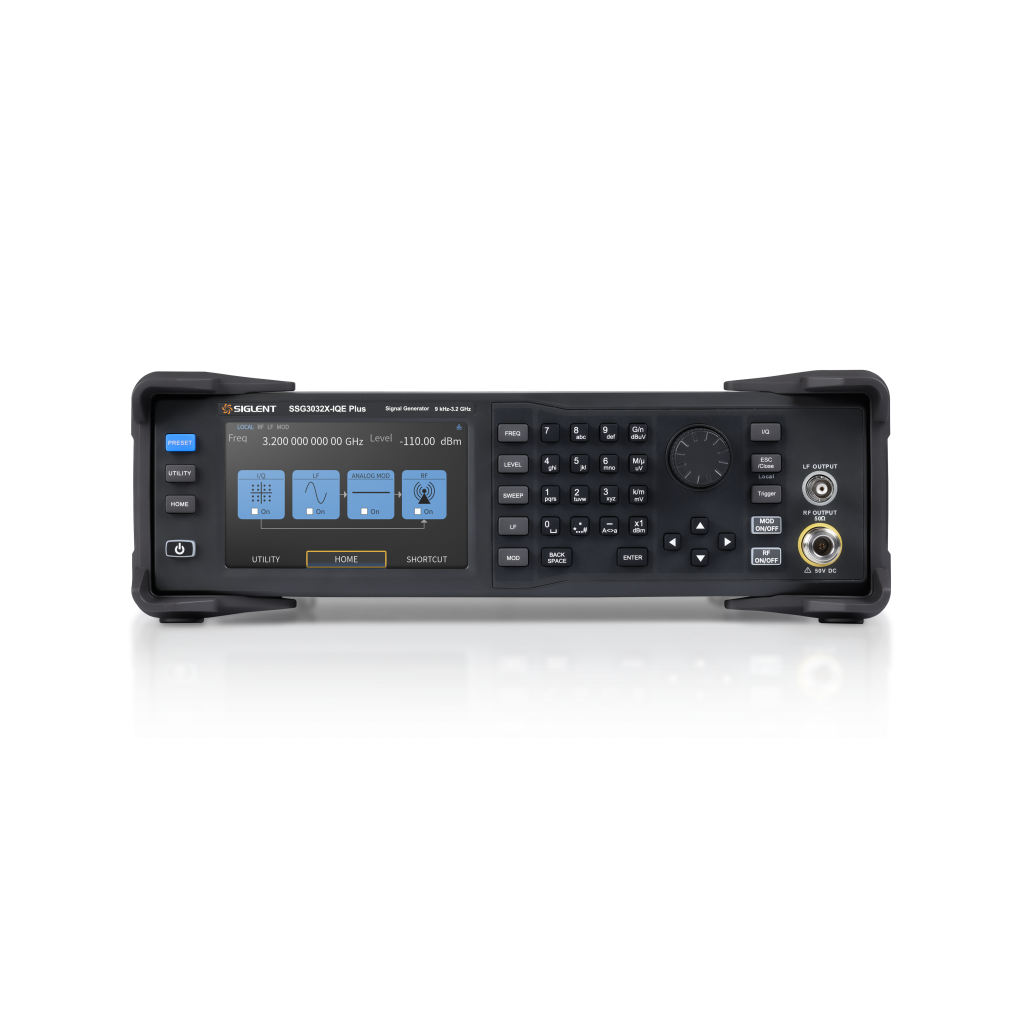

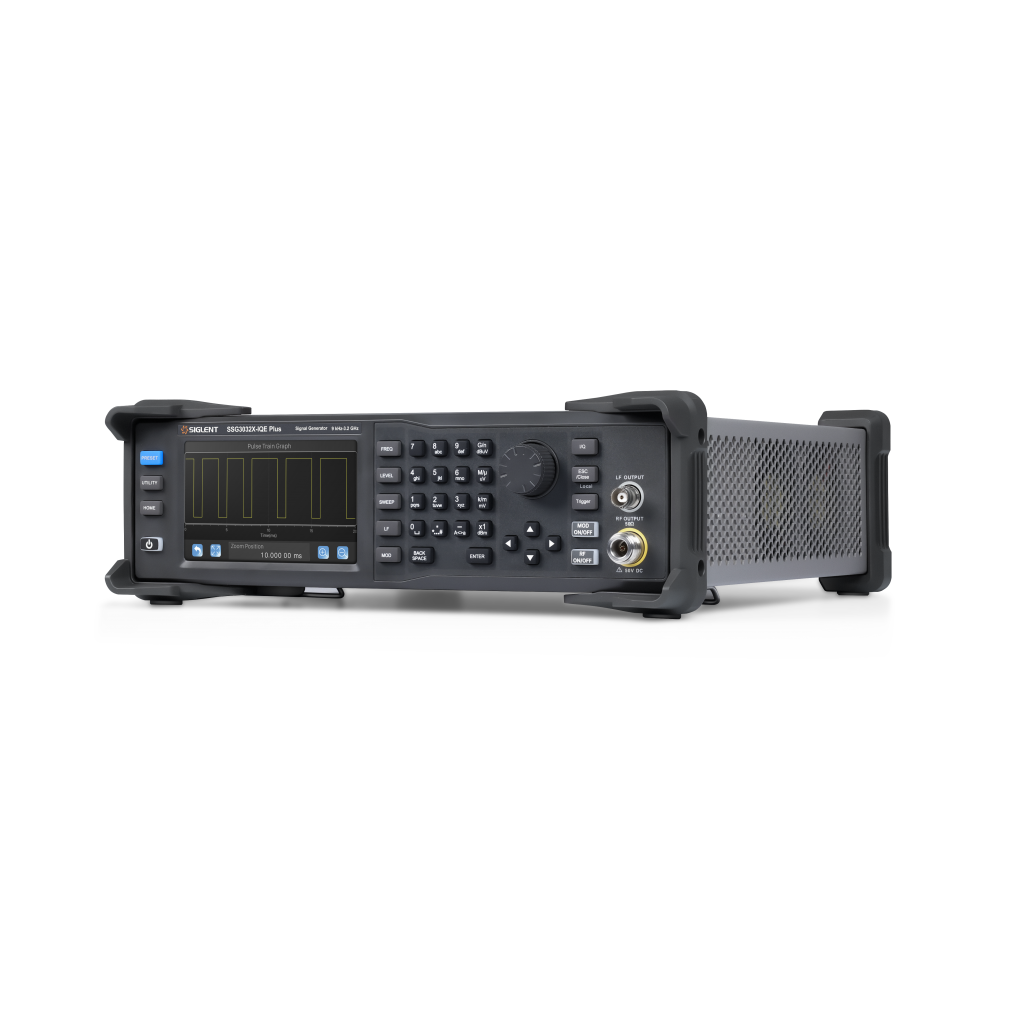

Generatore di segnale RF Siglent SSG3032X-IQE Plus

Il Siglent SSG3032X-IQE Plus è un generatore di segnali RF con supporto alla modulazione IQ esterna, progettato per applicazioni di ricerca e sviluppo, produzione, formazione e test. Offre un campo di frequenza da 9 kHz a 3,2 GHz in modalità CW e da 10 MHz a 3,2 GHz in modalità IQ, con risoluzione di impostazione della frequenza di 0,01 Hz.

Oltre alle modulazioni analogiche AM, FM e PM e alla modulazione impulsiva, il modello IQE consente di generare segnali modulati IQ utilizzando una sorgente esterna in banda base, come la serie SIGLENT SDG6000X. La larghezza di banda tipica è inferiore a 100 MHz per i segnali in banda base I o Q e inferiore a 200 MHz per RF (I+Q). Lo strumento integra inoltre sweep di frequenza e livello, controllo tramite power meter USB e display touchscreen capacitivo da 5".

CARATTERISTICHE

• Campo di frequenza CW: 9 kHz - 3,2 GHz

• Campo di frequenza IQ: 10 MHz - 3,2 GHz

• Risoluzione di impostazione della frequenza: 0,01 Hz

• Livello impostabile: da -110 dBm fino a +20 dBm, in funzione della frequenza

• Risoluzione di impostazione del livello: 0,01 dB

• Accuratezza del livello: ≤0,7 dB tip.

• Rumore di fase: -117 dBc/Hz tip. a 1 GHz, offset 20 kHz

• Larghezza di banda Base Band I o Q: <100 MHz tip.

• Larghezza di banda RF (I+Q): <200 MHz tip.

• Modulazioni analogiche: AM, FM e PM

• Generatore di impulsi: singoli e doppi

• Generatore di sequenze di impulsi: opzionale

• Display: touchscreen capacitivo TFT da 5", 800 × 480

• Interfacce: USB Host, USB Device e LAN

• Controllo remoto: tramite browser web

• Uscita RF: connettore N femmina, 50 Ω
