Haefely FP-COMB 32

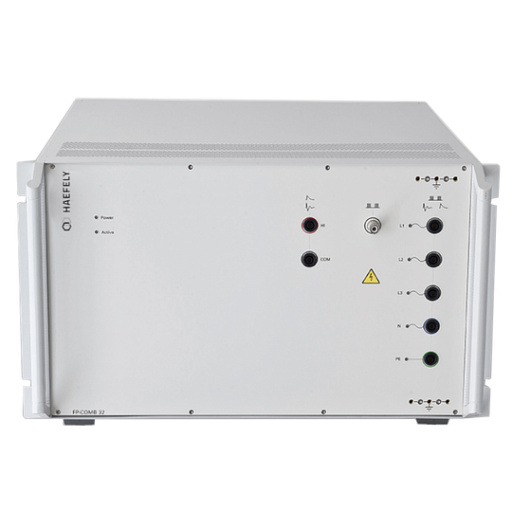

Coupling/Decoupling Network Haefely FP-COMB 32

L'FP-COMB 32 è una rete di accoppiamento e disaccoppiamento (CDN) trifase combinata e automatica, progettata per l'esecuzione di prove EMC di Surge a onda combinata, Ring Wave ed EFT/Burst. Il sistema riunisce in un'unica unità le funzionalità necessarie per diverse tipologie di test, offrendo una soluzione flessibile per i laboratori che devono gestire programmi di prova articolati.

La CDN è progettata per lavorare in combinazione con i sistemi di prova di immunità espandibili della serie AXOS, consentendo di configurare ed eseguire le prove in modo efficiente. Il controllo tramite AXOS 5 e/o AXOS 8 permette di automatizzare la gestione dei parametri di test, riducendo le operazioni manuali necessarie durante l'esecuzione delle prove.

L'FP-COMB 32 supporta prove Surge a onda combinata con forme d'onda 1,2/50 µs e 8/20 µs e Ring Wave a 100 kHz fino a 7 kV, mentre per le prove EFT/Burst raggiunge una tensione di impulso fino a 5 kV. La rete è progettata per sistemi con tensione di linea fino a 480 V AC fase-fase e 480 V DC, con una corrente dell'EUT fino a 32 A per fase.

CARATTERISTICHE

• Forme d'onda: EFT/Burst, Surge a onda combinata, Ring Wave

• Surge a onda combinata: 1,2/50 µs – 8/20 µs

• Ring Wave: 100 kHz

• Tensione massima Surge/Ring Wave: 7 kV

• Tensione massima EFT/Burst: 5 kV

• Tensione di linea AC: 480 V fase-fase

• Tensione di linea DC: 480 V

• Corrente EUT: 32 A per fase

• Sincronizzazione: automatica per ciascun percorso di accoppiamento

• Controllo: AXOS 5 e/o AXOS 8
