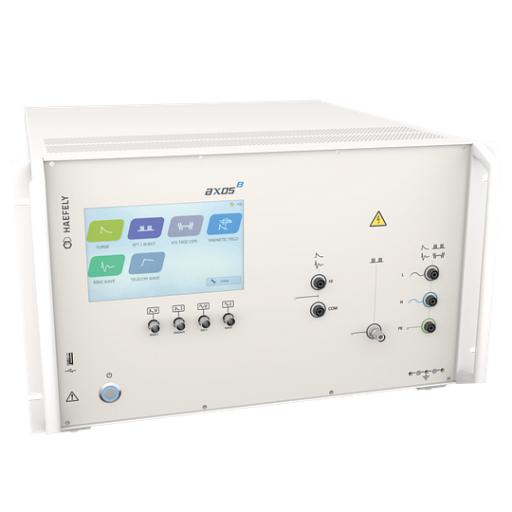

Haefely AXOS 8 - Ring Wave

Haefely AXOS 8 - Ring Wave

L'AXOS 8 – Ring Wave è un sistema stand-alone per l'esecuzione di prove di immunità EMC con generazione di Ring Wave fino a 7 kV. Il sistema è progettato per offrire una soluzione completa e affidabile per i test di compatibilità elettromagnetica, integrando una rete di accoppiamento e disaccoppiamento (CDN) monofase per applicazioni fino a 16 A.

Grazie alla sua architettura espandibile, l'AXOS 8 può essere configurato per eseguire ulteriori prove EMC attraverso specifici aggiornamenti software e hardware, tra cui test EFT/Burst fino a 5 kV, Surge a onda combinata fino a 7 kV, Telecom Wave 10/700 µs fino a 7 kV, test di cali di tensione AC/DC e prove di campo magnetico impulsivo. Questa configurazione consente di ampliare progressivamente le funzionalità del sistema in base alle esigenze del laboratorio.

L'AXOS 8 permette di eseguire prove manuali e automatizzate secondo i principali standard IEC, EN, ANSI, IEEE e UL. Le routine di test predefinite e gli strumenti di preparazione assistita rendono l'esecuzione delle prove semplice, rapida e affidabile, anche per gli utilizzatori che impiegano il sistema con minore frequenza.

Il controllo può essere effettuato direttamente dal pannello frontale tramite un'ampia interfaccia grafica touchscreen a colori oppure da remoto tramite PC. Il sistema dispone inoltre di funzioni dedicate alla sicurezza e all'integrazione in banchi prova personalizzati, tra cui interlock di sicurezza, lampada di segnalazione, arresto di emergenza e funzione di avvio/arresto esterno. Il monitoraggio di tensione e corrente degli impulsi e dell'alimentazione dell'EUT fornisce inoltre un riscontro immediato al tecnico durante le prove, mentre la generazione automatica dei report permette di documentare i parametri, la configurazione e i risultati del test.

CARATTERISTICHE

• Generatore Ring Wave fino a 7 kV

• CDN monofase integrata per applicazioni EMC fino a 16 A

• Modalità di prova manuale e automatizzata

• Preparazione dei test assistita tramite software

• Routine di test predefinite per i principali standard EMC

• Setup delle prove assistito tramite indicazioni grafiche

• Controllo locale tramite touchscreen a colori o da remoto via PC

• Monitoraggio di tensione e corrente degli impulsi e dell'alimentazione dell'EUT

• Funzioni di sicurezza con interlock, lampada di segnalazione e arresto di emergenza

• Generazione automatica dei report di prova con parametri, configurazione e risultati

• Funzione di avvio/arresto esterno per l'integrazione in ambienti di test personalizzati

• Architettura espandibile per l'integrazione di ulteriori funzionalità EMC
