Haefely AXOS 8 – Telecom

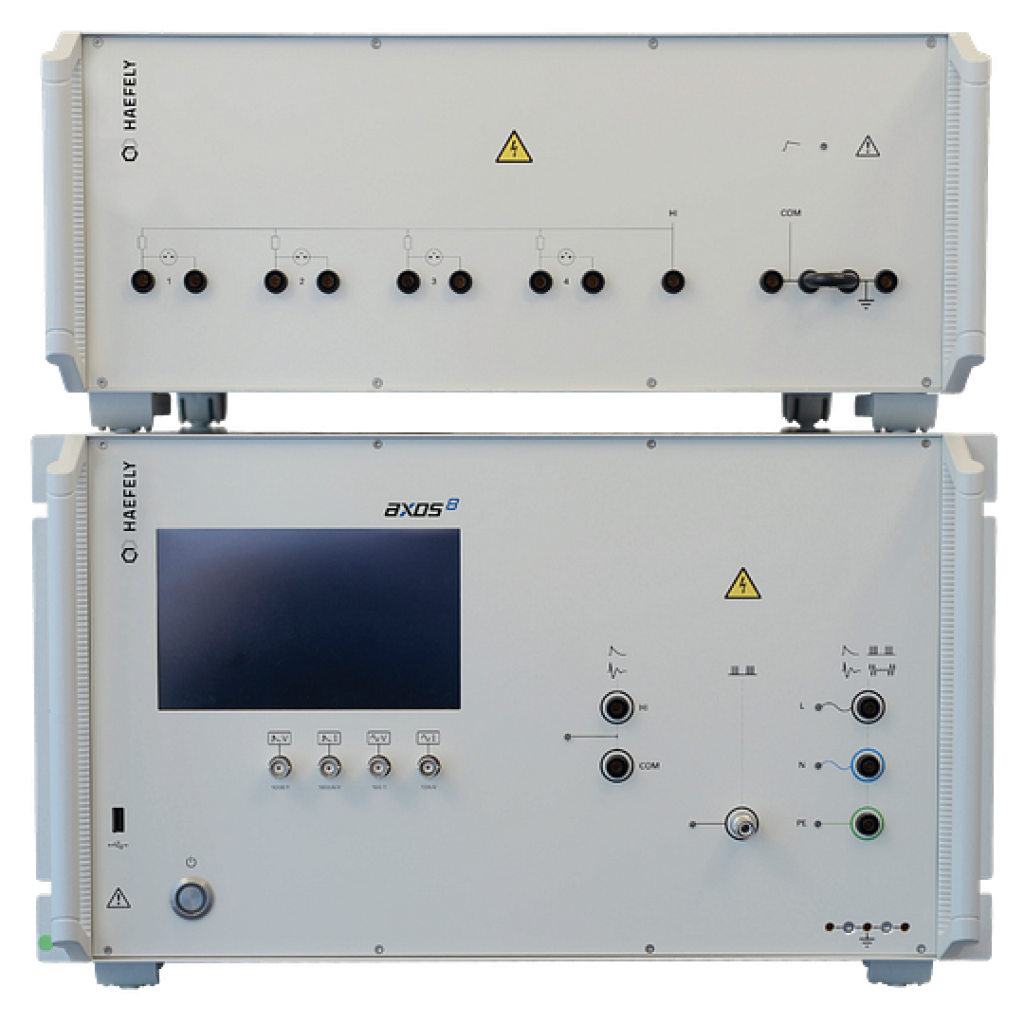

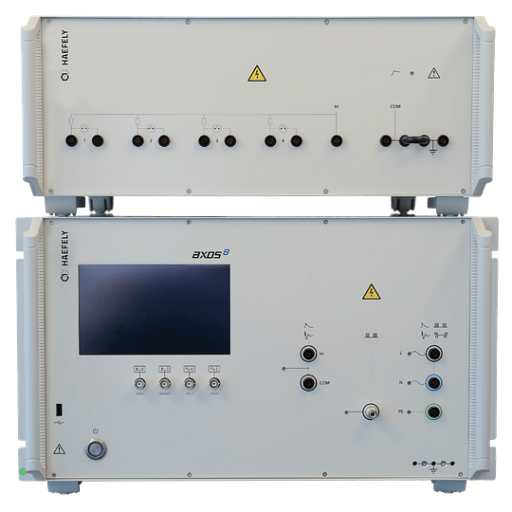

L'AXOS 8 – Telecom è un sistema di prova dedicato all'esecuzione automatica di impulsi Telecom Wave con forma d'onda 10/700 µs. La soluzione combina l'unità AXOS 8 con il modulo TW 8, offrendo un sistema integrato per le prove di immunità EMC relative alle linee di telecomunicazione.

Grazie alla sua architettura espandibile, l'AXOS 8 – Telecom può essere aggiornato per eseguire ulteriori prove EMC attraverso specifici aggiornamenti software e hardware. Tra le funzionalità disponibili rientrano i test EFT/Burst fino a 5 kV, Surge a onda combinata fino a 7 kV con forme d'onda 1,2/50 µs e 8/20 µs, Ring Wave fino a 7 kV, test di cali di tensione AC/DC e prove di campo magnetico impulsivo.

Il sistema consente di eseguire prove manuali o completamente automatizzate secondo i principali standard IEC, EN, ANSI, IEEE e UL. Le procedure di prova predefinite, la preparazione assistita tramite software e l'interfaccia grafica guidata rendono l'esecuzione dei test semplice, affidabile e ripetibile, anche per gli utilizzatori meno frequenti.

L'AXOS 8 può essere controllato direttamente dal pannello frontale tramite un'ampia interfaccia grafica touchscreen a colori oppure da remoto tramite PC. Le funzioni di sicurezza integrate, tra cui interlock di sicurezza, lampada di segnalazione e arresto di emergenza, garantiscono un funzionamento sicuro durante le prove. Il monitoraggio di tensione e corrente degli impulsi e dell'alimentazione dell'EUT fornisce inoltre un riscontro utile al tecnico, mentre la generazione automatica dei report permette di documentare parametri, configurazione e risultati del test.

CARATTERISTICHE

• Sistema di prova Telecom Wave con impulso 10/700 µs

• Configurazione composta da AXOS 8 e modulo TW 8

• Esecuzione automatica degli impulsi Telecom Wave

• Modalità di prova manuale e automatizzata

• Preparazione dei test assistita tramite software

• Routine di test predefinite per i principali standard EMC

• Setup delle prove assistito tramite indicazioni grafiche

• Controllo locale tramite touchscreen a colori o da remoto via PC

• Funzioni di sicurezza con interlock, lampada di segnalazione e arresto di emergenza

• Monitoraggio di tensione e corrente degli impulsi e dell'alimentazione dell'EUT

• Generazione automatica dei report di prova con parametri, configurazione e risultati

• Funzione di avvio/arresto esterno per l'integrazione in ambienti di test personalizzati

• Architettura espandibile per integrare ulteriori funzionalità di prova
