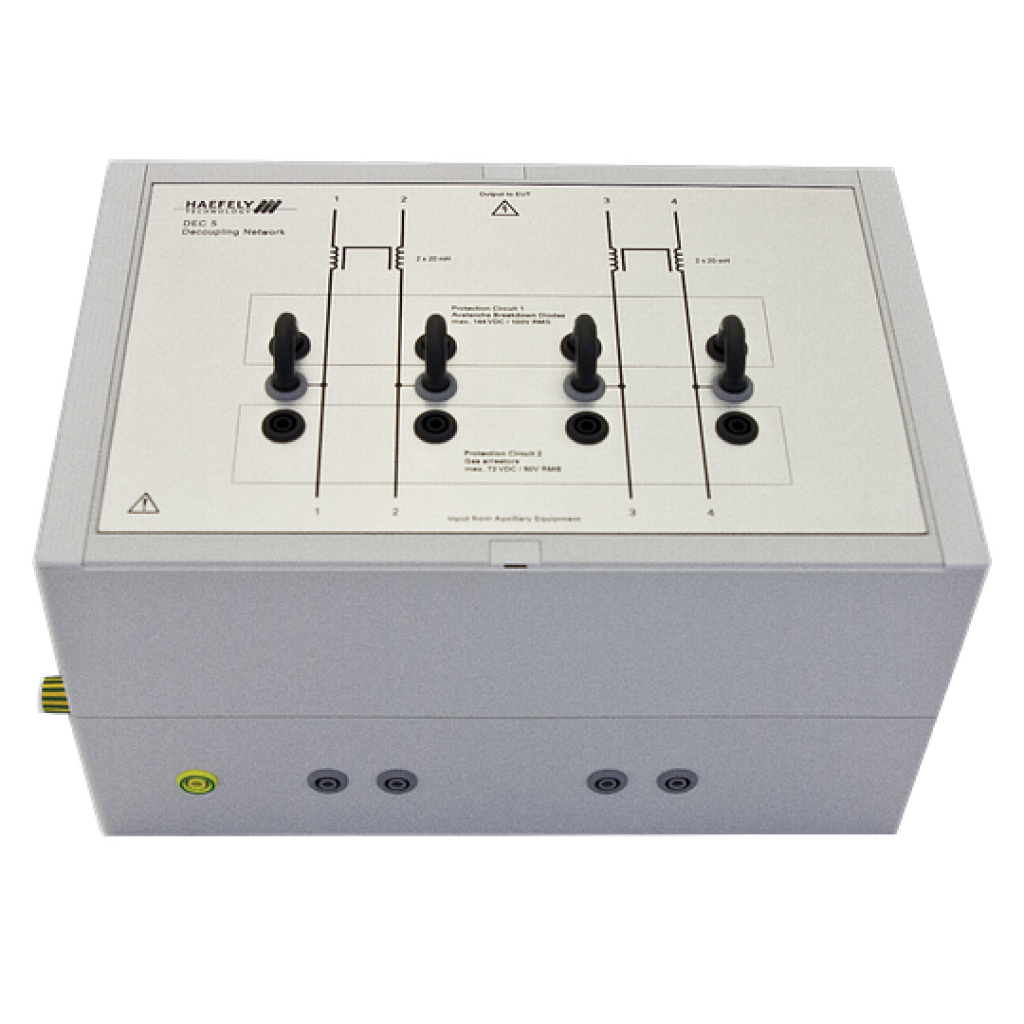

Haefely DEC 5

Coupling / Decoupling Network Haefely DEC 5

Il DEC 5 è una rete di disaccoppiamento progettata per proteggere le apparecchiature ausiliarie durante le prove di immunità su linee dati e di controllo simmetriche non schermate. Il dispositivo consente di disaccoppiare le apparecchiature ausiliarie dall'EUT durante l'applicazione di impulsi Surge a onda combinata 1,2/50 µs – 8/20 µs, Telecom Wave 10/700 µs e Ring Wave a 100 kHz, fino a una tensione di picco di 6,6 kV.

Il DEC 5 è progettato per prove secondo la IEC 61000-4-5 Edition 3 e la ITU K.44 e permette di sottoporre contemporaneamente a prova fino a 4 conduttori. La rete integra elementi di disaccoppiamento e protezione, mentre i circuiti di accoppiamento possono essere predisposti separatamente in funzione delle caratteristiche dell'EUT e della configurazione di prova richiesta.

Grazie ai connettori banana di sicurezza e alla chiara identificazione dell'elemento di protezione selezionato, il DEC 5 offre una soluzione sicura, flessibile e affidabile per l'integrazione nei banchi prova EMC.

CARATTERISTICHE

• Tipologia: rete di disaccoppiamento per linee dati e di controllo

• Forme d'onda supportate: 1,2/50 µs – 8/20 µs; 10/700 µs – 5/320 µs; Ring Wave 100 kHz

• Ampiezza massima impulso: 6,6 kV

• Elementi di disaccoppiamento: 20 mH compensati in corrente

• Configurazione induttori: 2 induttori con 2 avvolgimenti ciascuno

• Elementi di protezione: scaricatori a gas e diodi avalanche a rottura (ABD)

• Numero massimo di conduttori: 4

• Tensione sulle linee EUT con scaricatori a gas: max. 72 VDC oppure 50 VAC RMS

• Tensione sulle linee EUT con ABD: max. 144 VDC oppure 100 VAC RMS

• Corrente sulle linee EUT: max. 1 A

• Larghezza di banda segnali EUT: fino ad alcune centinaia di kHz
