Haefely PCD 121

Coupling / Decoupling Network Haefely PCD 121

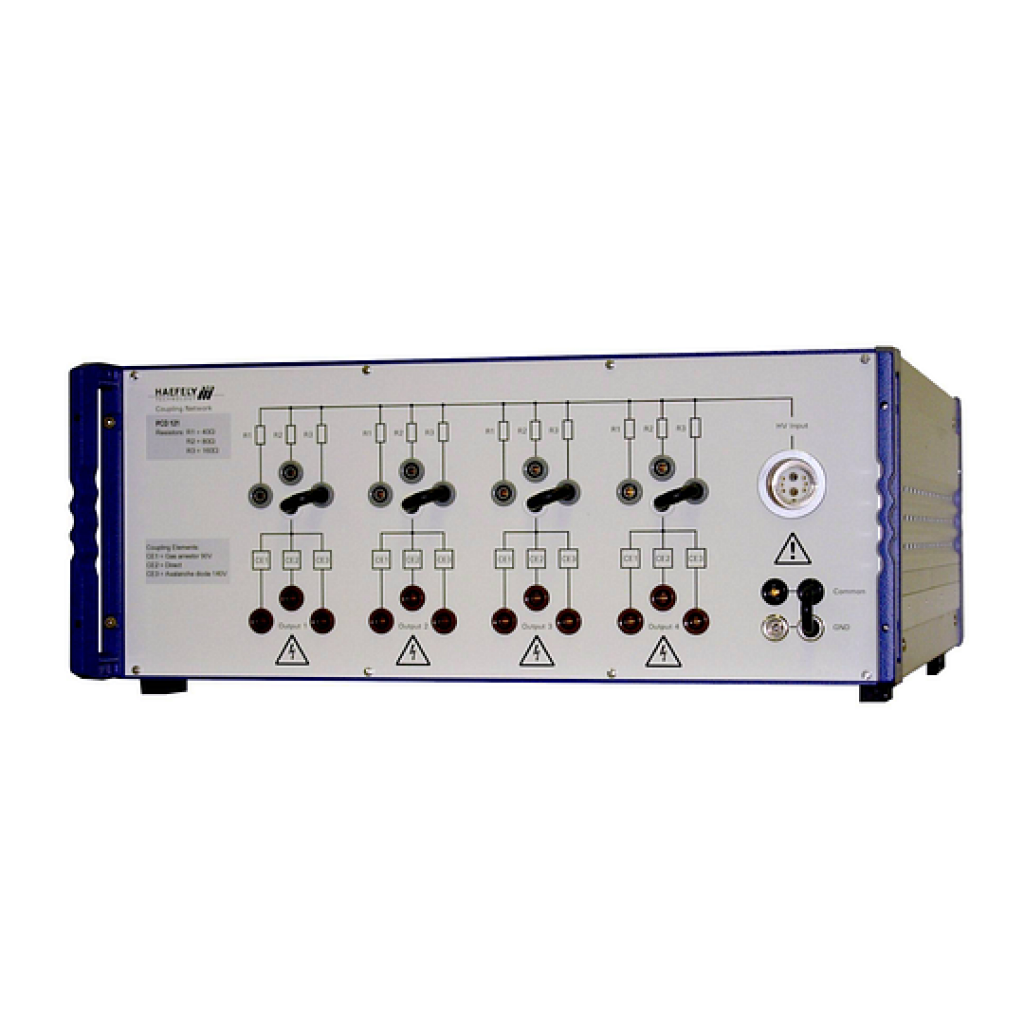

Il PCD 121 è una rete di accoppiamento progettata per l'iniezione di impulsi Surge a onda combinata 1,2/50 µs – 8/20 µs fino a 6,6 kV di picco su linee dati e di segnale simmetriche non schermate. Il sistema consente di sottoporre contemporaneamente a prova fino a 2 coppie, per un totale di 4 conduttori, offrendo una soluzione flessibile per le prove di immunità EMC su linee di comunicazione e controllo.

La configurazione del PCD 121 comprende esclusivamente gli elementi di accoppiamento, lasciando al tecnico la possibilità di predisporre separatamente i circuiti di disaccoppiamento in funzione dell'EUT da sottoporre a prova. Questa architettura consente di adattare il setup alle specifiche esigenze dell'applicazione e di utilizzare circuiti di disaccoppiamento dedicati.

Il dispositivo permette di effettuare prove sia in modo comune (longitudinale, linea-terra) sia in modo differenziale (trasversale, linea-linea), grazie alla selezione manuale del percorso di accoppiamento. Gli elementi di accoppiamento standard comprendono scaricatori a gas e diodi avalanche a rottura, facilmente selezionabili dall'operatore. È inoltre disponibile un'uscita di accoppiamento diretto che consente di utilizzare elementi di accoppiamento personalizzati forniti dall'utilizzatore.

CARATTERISTICHE

• Tipologia: rete di accoppiamento per linee dati e di controllo simmetriche

• Forma d'onda: 1,2/50 µs – 8/20 µs

• Tensione massima impulso: 6,6 kV di picco

• Numero di coppie: fino a 2

• Numero di conduttori: fino a 4

• Larghezza di banda: >10 MHz

• Modalità di accoppiamento: modo comune e modo differenziale

• Selezione percorso: manuale

• Elementi di accoppiamento: scaricatori a gas e diodi avalanche

• Uscita diretta: disponibile per elementi di accoppiamento personalizzati
