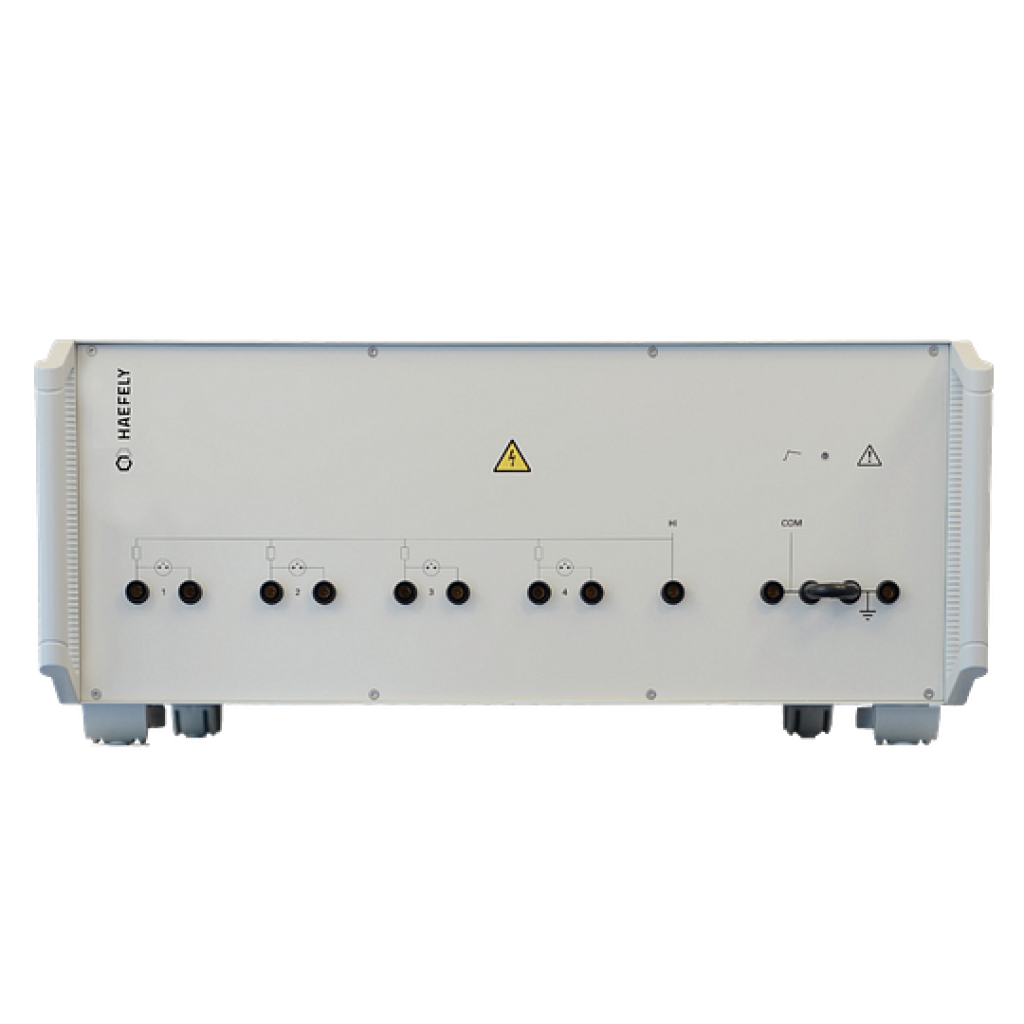

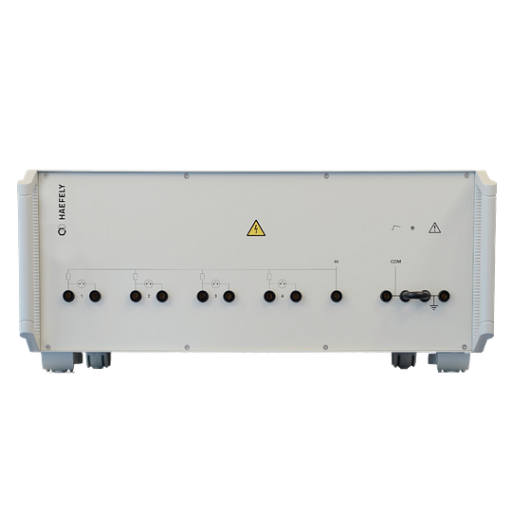

Haefely TW 8

Coupling / Decoupling Network Haefely TW 8

Il TW 8 Telecom Wave Impulse Module è un modulo di espansione progettato per il sistema di prova di immunità AXOS 8, dedicato all'esecuzione di test Surge su linee di telecomunicazione secondo la IEC/EN 61000-4-5 Ed. 3.0, in particolare per le configurazioni indicate nelle figure A.2 e A.3.

Il modulo genera l'impulso Telecom Wave 10/700 µs, con forma d'onda rappresentativa delle sovratensioni che possono verificarsi sulle reti di telecomunicazione esterne, caratterizzate da collegamenti di lunga distanza e da cavi che possono raggiungere diverse centinaia di metri o anche alcuni chilometri. Il sistema è inoltre in grado di generare la corrispondente forma d'onda di corrente 5/320 µs.

Il TW 8 permette di eseguire prove su 2 coppie di linee di comunicazione oppure 4 linee singolarmente, utilizzando differenti configurazioni di accoppiamento. Sono disponibili tre tipologie di impedenza: 1 × 15 Ω (HI-COM), 4 × 40 Ω e 4 × 40 Ω con scaricatori a gas. L'utente può selezionare direttamente sul modulo l'impedenza di accoppiamento richiesta in funzione dell'applicazione e dello standard di riferimento.

CARATTERISTICHE

• Tipologia: modulo Telecom Wave per AXOS 8

• Forma d'onda tensione: 10/700 µs

• Forma d'onda corrente: 5/320 µs

• Tensione di uscita: 0,2 – 7,0 kV ±10%

• Corrente di uscita: 5 – 175 A ±10%

• Front time OCV: 10 µs ±30%

• Decay time OCV: 700 µs ±20%

• Front time SCC: 5 µs ±20%

• Decay time SCC: 320 µs ±20%

• Polarità: positiva / negativa / alternata

• Impedenza di sorgente / accoppiamento: 15 Ω × 1; 40 Ω × 4; 40 Ω con scaricatori a gas × 4

• Uscite: connettori banana da 4 mm

• Trigger: automatico, 3 s – 100 min, oppure manuale

• Alimentazione: tramite AXOS 8
