Haefely DEC 7

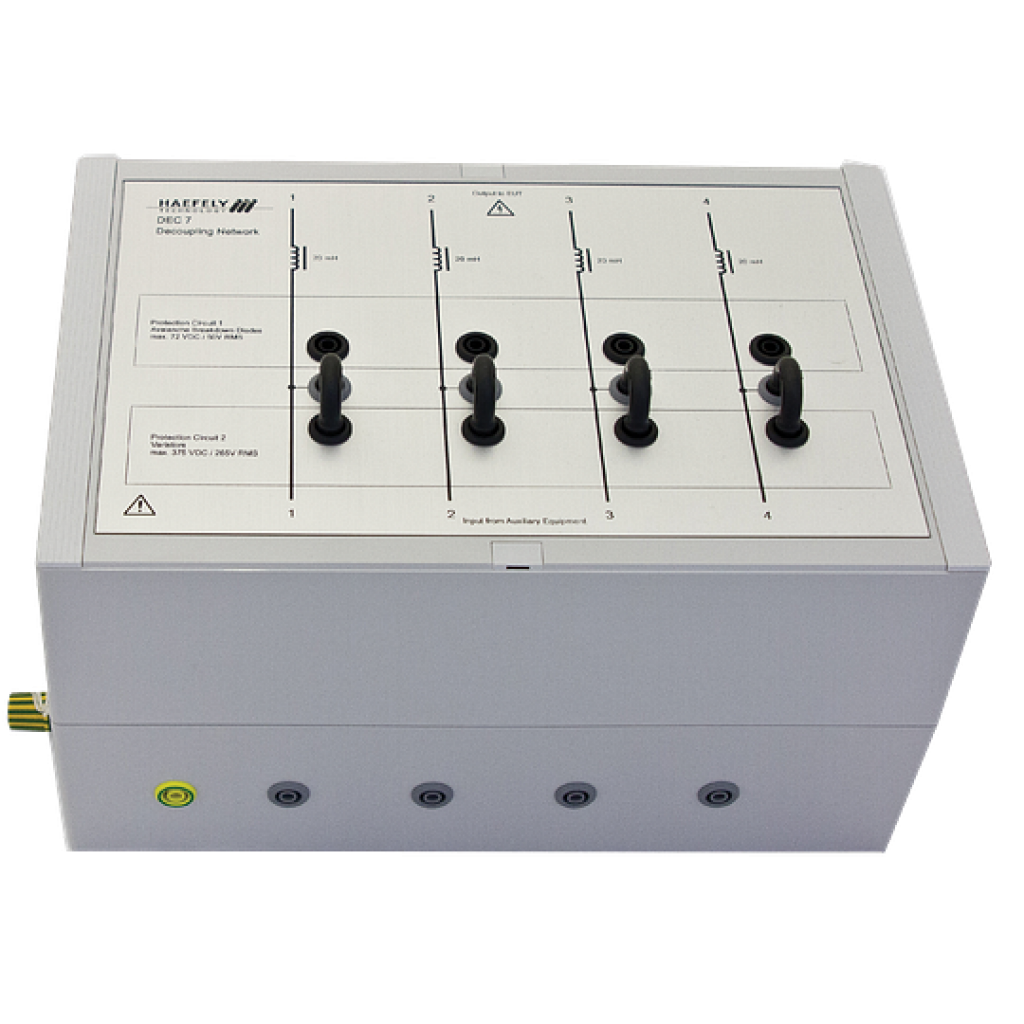

Coupling / Decoupling Network Haefely DEC 7

Il DEC 7 è una rete di disaccoppiamento progettata per separare le apparecchiature ausiliarie dall'EUT durante le prove di immunità su linee dati e di controllo asimmetriche non schermate. Il dispositivo è specificamente sviluppato per l'applicazione di impulsi Surge a onda combinata 1,2/50 µs – 8/20 µs e Ring Wave a 100 kHz, con tensioni fino a 6,6 kV di picco.

Il DEC 7 consente di sottoporre contemporaneamente a prova fino a 4 conduttori ed è progettato per applicazioni secondo gli standard IEC/EN relativi alle prove di immunità su linee di segnale. La sua architettura separa gli elementi di disaccoppiamento e protezione dai circuiti di accoppiamento, che possono essere predisposti separatamente in funzione delle caratteristiche dell'EUT e della configurazione di prova richiesta.

Grazie ai connettori banana di sicurezza e alla selezione manuale degli elementi di protezione, il DEC 7 offre una soluzione robusta e flessibile per le prove Surge su apparecchiature industriali, residenziali e altri dispositivi dotati di linee dati e controllo asimmetriche.

CARATTERISTICHE

• Tipologia: rete di disaccoppiamento per linee dati e di controllo asimmetriche

• Forme d'onda: 1,2/50 µs – 8/20 µs Combination Wave; Ring Wave 100 kHz

• Ampiezza massima impulso: 6,6 kV

• Elementi di disaccoppiamento: induttori da 20 mH non compensati in corrente

• Elementi di protezione: varistori e diodi avalanche a rottura (ABD)

• Numero massimo di conduttori: 4

• Tensione sulle linee EUT: max. 375 VDC oppure 265 VAC RMS; max. 72 VDC oppure 50 VAC RMS, a seconda dell'elemento di protezione utilizzato

• Corrente sulle linee EUT: max. 1,5 A

• Larghezza di banda segnali EUT: fino ad alcune centinaia di Hz
